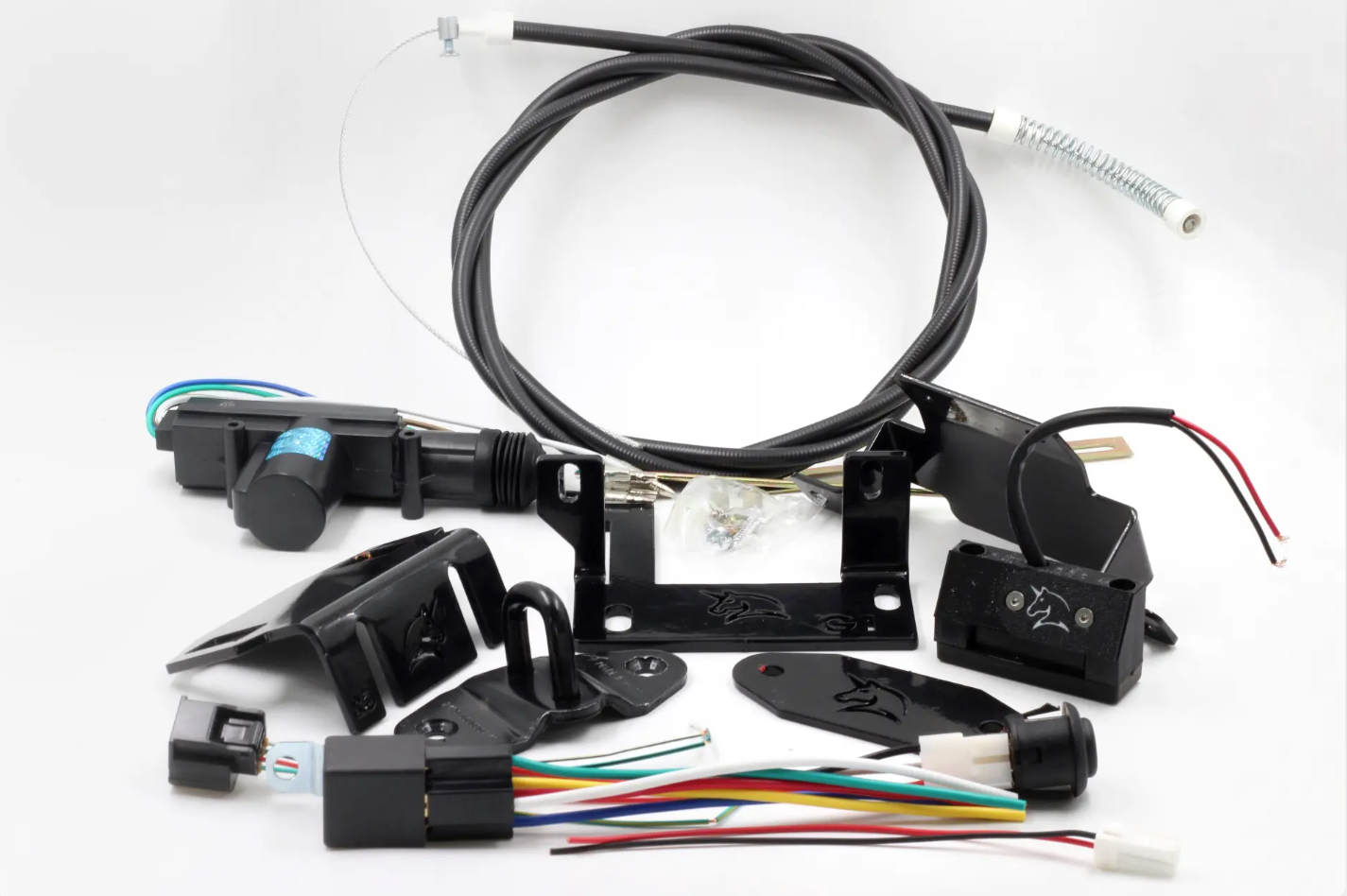

Если у вас еще нет комплекта, либо вы купили подделку "Vамеров", с установкой которой у вас проблемы, то приобрести оригинальный комплект можно здесь.
Пошаговая инструкция, как установить и подключить комплект замка багажника, с замком на кузове и ответной петлей замка на крышке багажника.
Внимание: Данная инструкция носит ознакомительный характер и защищена, по закону УК РФ, авторским правом. Распространение и использование в коммерческих целях ЗАПРЕЩЕНО!
ВАЖНАЯ ИНФОРМАЦИЯ!!!
Инструкция сделана максимально подробно, но приступайте к самостоятельной установке только в том случае, если вы имеете, хотя бы, минимальные навыки по работе с инструментом и электрикой. В противном случае, лучше доверить эту работу специализированному сервису.
Второй момент: Я несу гарантийные обязательства по исправности элементов, входящих в комплект, только в том случае, если вы делаете подключение согласно моей схеме. Она не просто так появилась. Это не первая схема, которая пришла в голову. Это самая удачная и оптимальная конструкция, выстраданная в процессе проб и ошибок. Не нужно изобретать колесо, когда другие уже набили шишки изобретая его ранее.
Если вы решите подключать как то по другому, удачи вам и успехов, но если по итогу ваших развлечений, что то пойдет не по плану: сгорит замок, актуатор или кнопки, то простите, это уже на вашей ответственности.
Если же вы все подключили согласно инструкции и моим схемам, а в процессе эксплуатации что то пошло не так и перестало работать - не стесняйтесь! Свяжитесь со мной в телеграмме, авито, озоне, на сайте, в зависимости от того, где вы приобретали комплект. Будем разбираться, что у вас произошло и решать этот вопрос.
Главная цель всего этого - что бы вам, по итогу, было удобно и комфортно как взаимодействовать со мной, так и пользоваться тем, что я вам предлагаю. В противном случае, это просто не будет иметь смысла. Продавать ради продавать и чихать на своих клиентов после получения денег - это не наш вариант. Мы приложим все усилия, что бы вы остались довольны.
Ну а если вы уверены в своих силах и навыках, то поехали.
ВАЖНАЯ СНОСКА!
в целом вы можете и не разбирать салон. Достаточно снять порожек багажника и накладку крышки, а все провода просто просунуть под пластик. Тогда можете сразу переходить к установке замка и прокладыванию проводки, но я настоятельно не рекомендую так делать. Будет и плохо, и не красиво и не удобно, а так же есть риск повредить провода при заталкивании. Салон в НИВЕ разбирается за 15 минут, по этому открутить несколько саморезов и болтов, выглядит, как будто бы, более правильно и профитно. Но все на ваше усмотрение.
Совет: Используйте органайзер (ящик с ячейками) и маркер. Подписывайте, откуда какой крепеж — это сэкономит кучу нервов при сборке.
1. Откройте капот и отсоедините минусовую клемму АКБ.

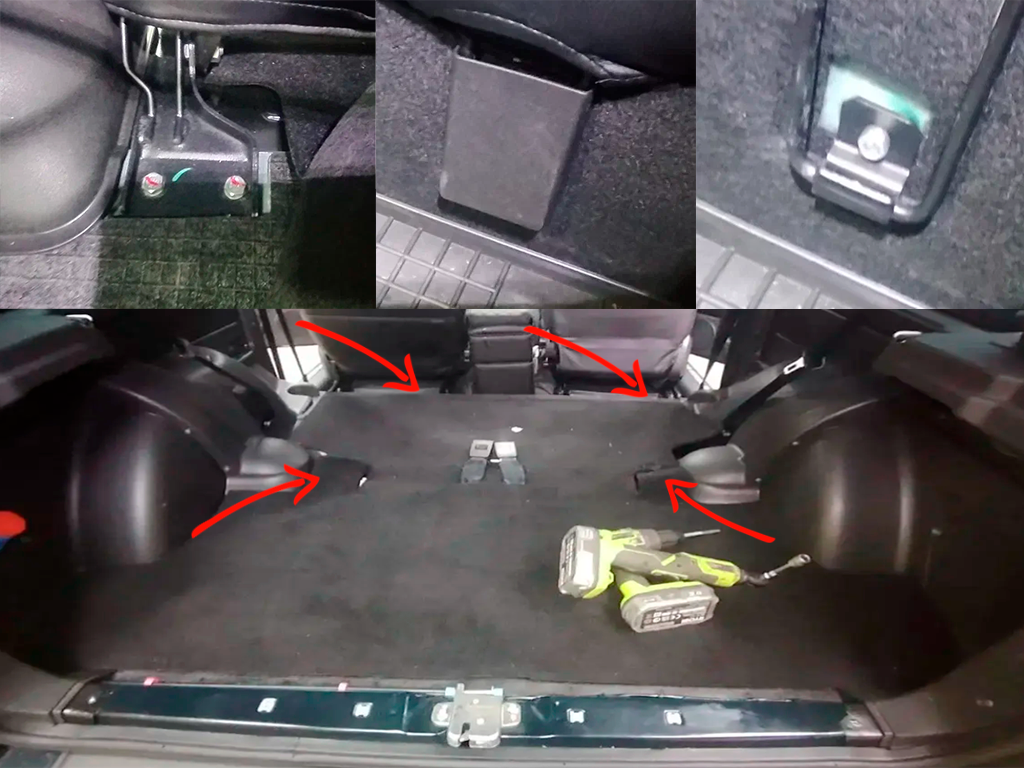

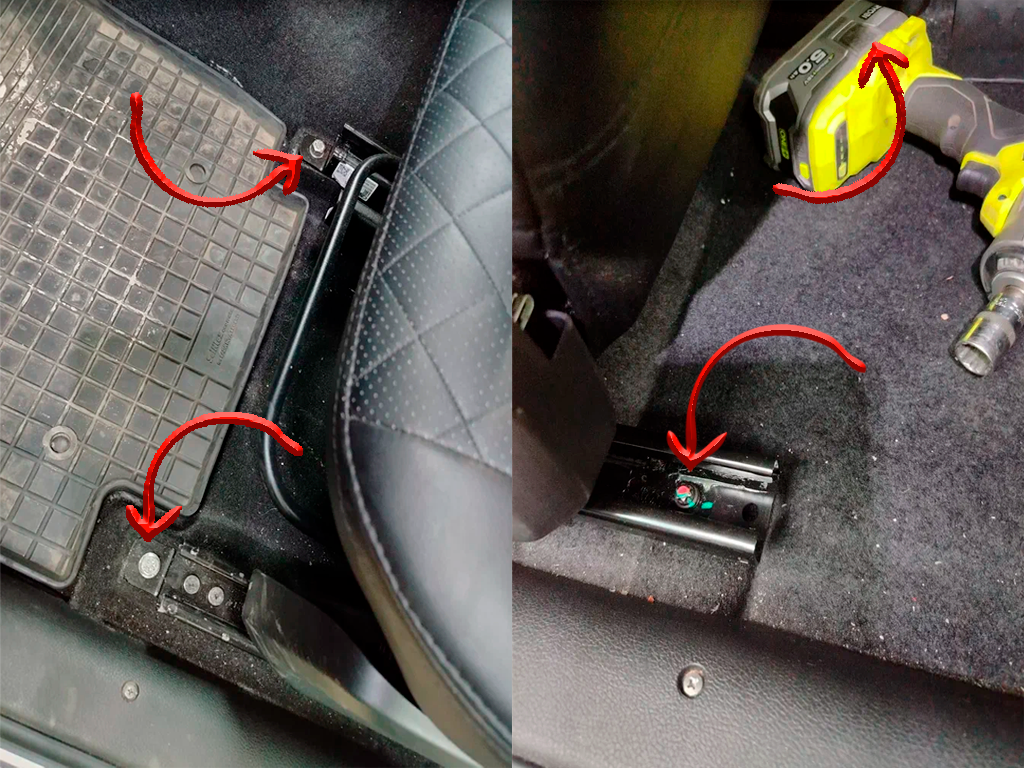

4. Демонтируем сиденья.
Сначала нижнюю подушку, она крепится двумя болтами снизу, закрытыми вертикальными заглушками. Потом верхнюю спинку. Она крепится четырьмя болтами, которые закрывают кусочки коврика.

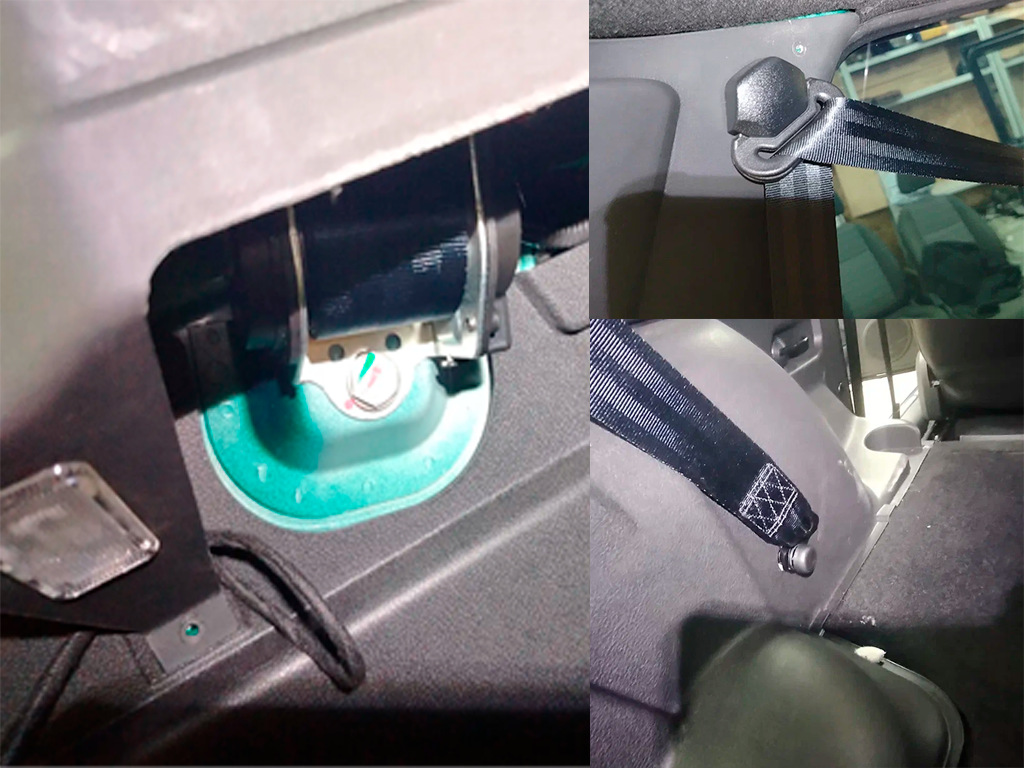

5. Откручиваем задний левый ремень безопасности.
Для этого откручиваем сначала катушку ремня, потом верхнюю часть, предварительно сняв заглушку и потом переднюю часть.

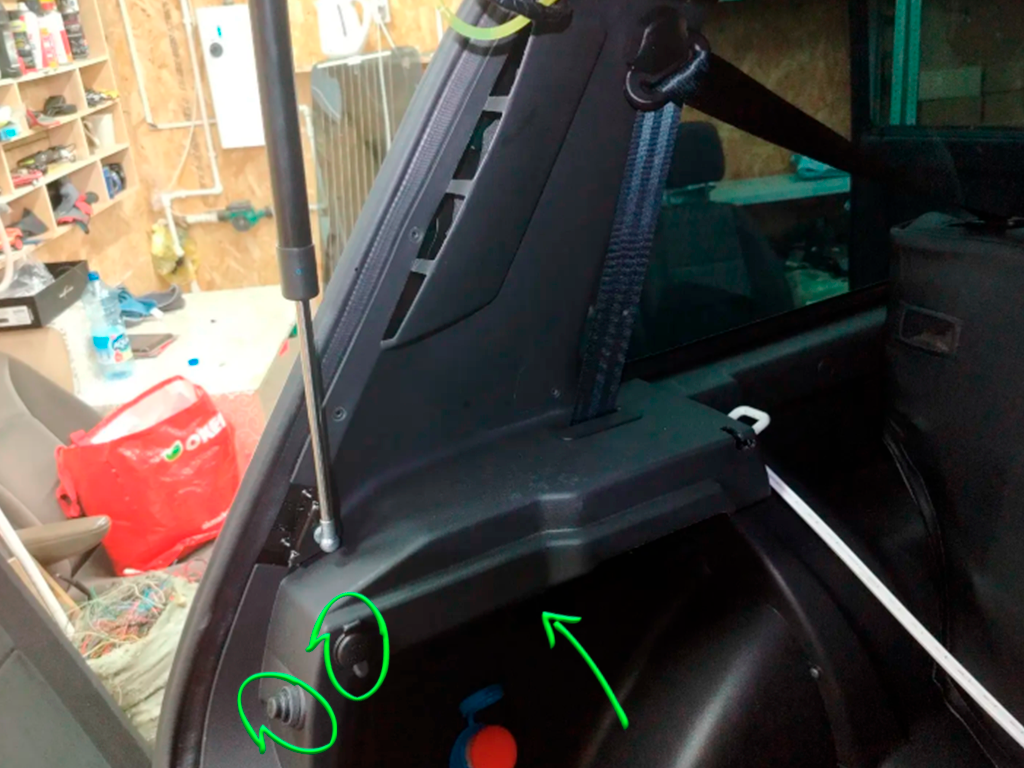

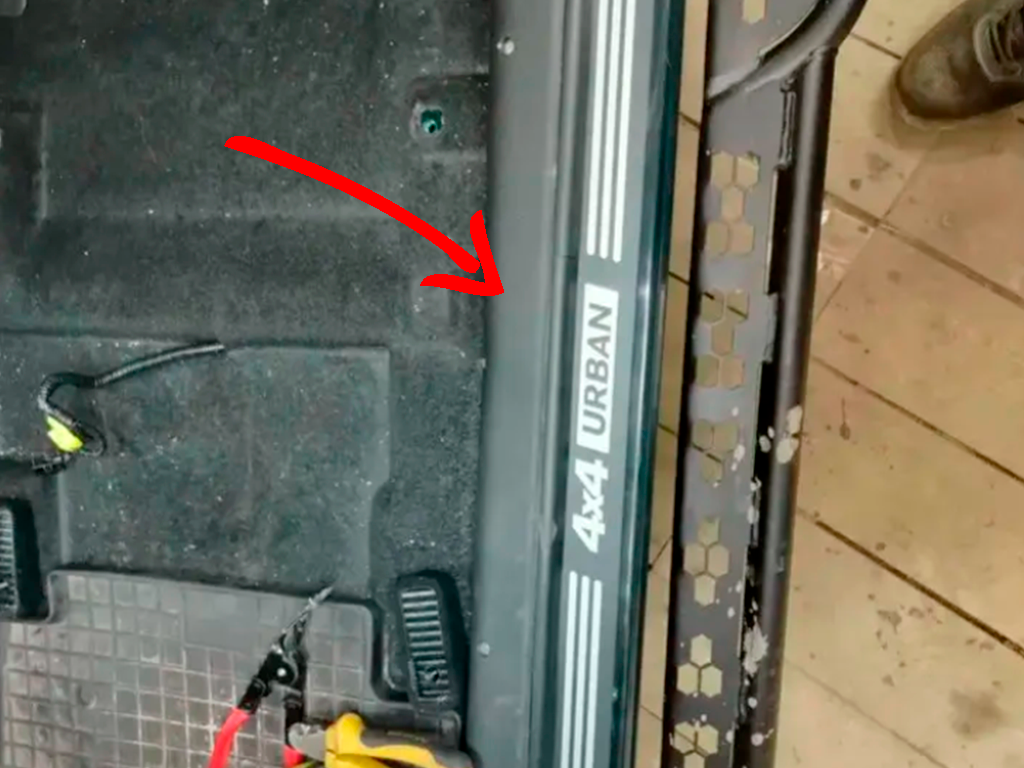

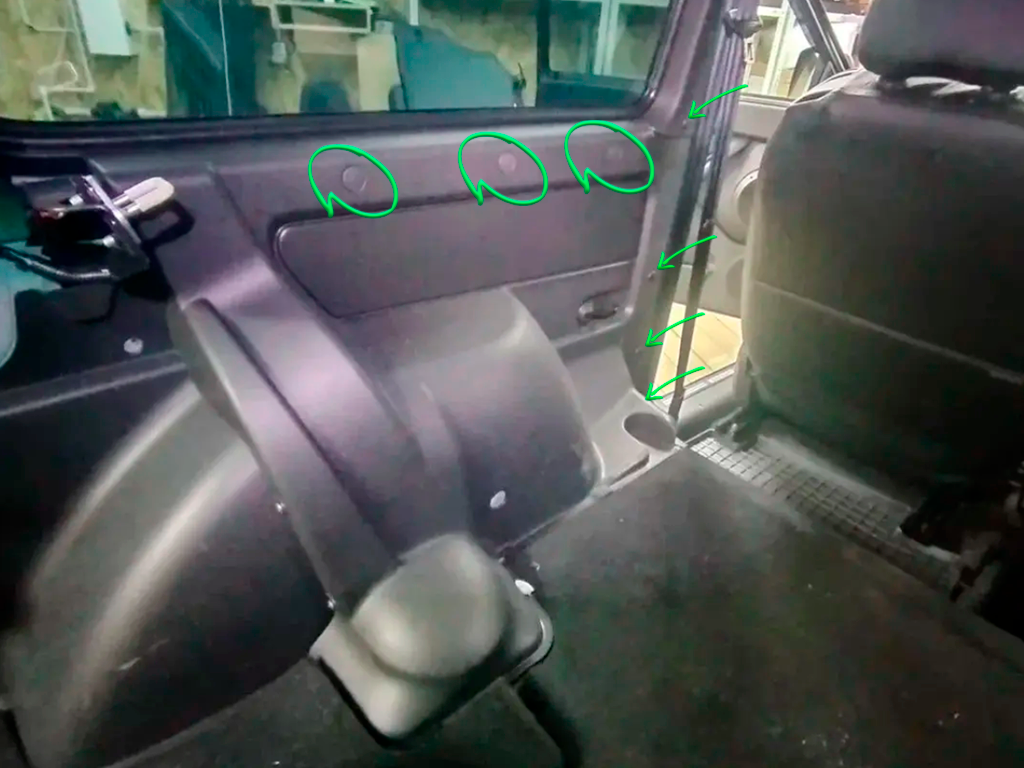

8. Демонтируем нижнюю часть пластика левого крыла.

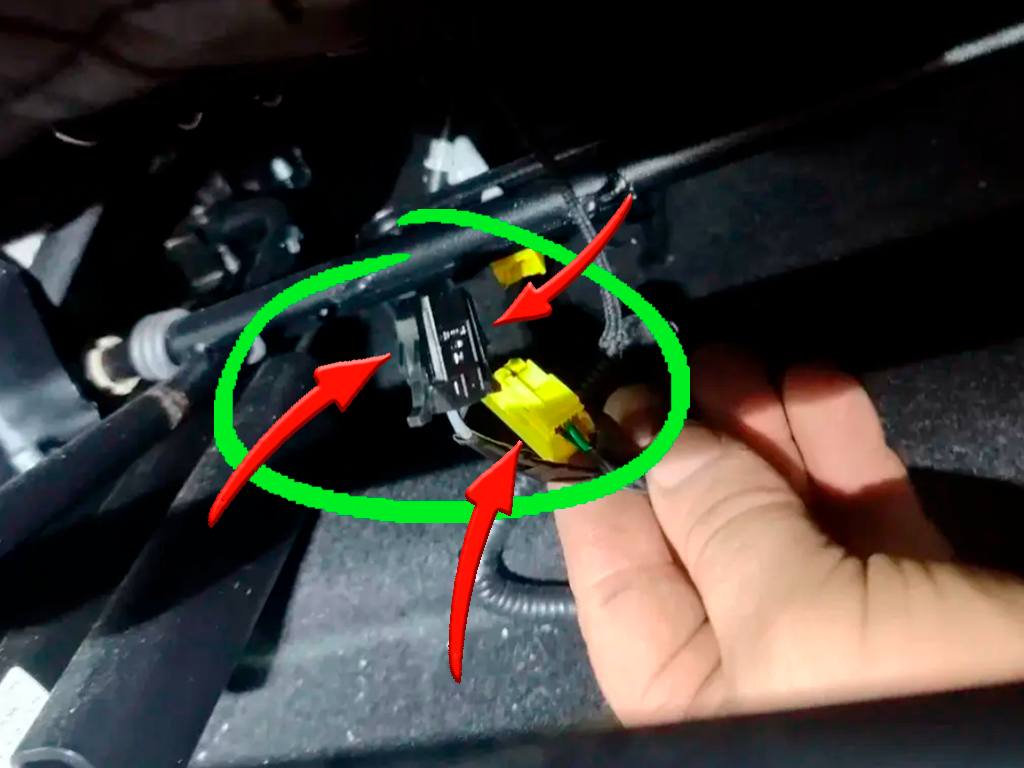

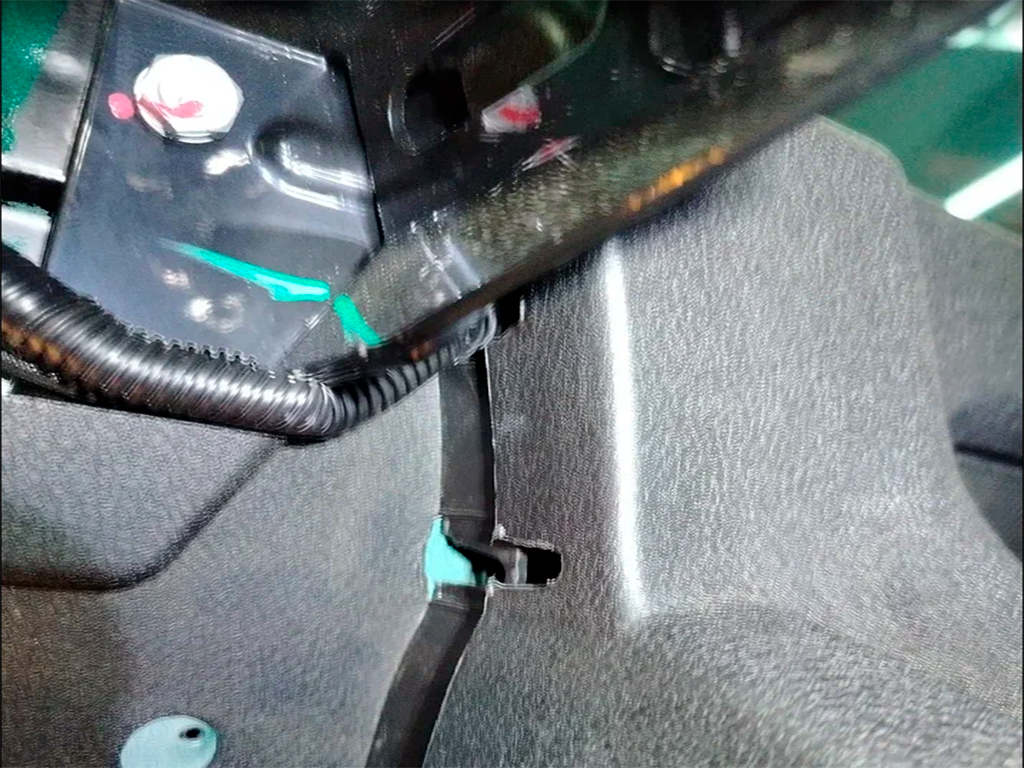

Открутив болты сиденья, наклоняете сиденье назад и отцепляете разъемы подогрева и подушки безопасности. Разъем подушки безопасности с фиксатором снизу, подогрев - два фиксатора по бокам. Так же хвост проводов держится клипсой к сиденью, ее так же нужно достать, поддев отверткой или "клипсодером". Далее убираем сиденье из автомобиля.
Не перепутайте крепеж:

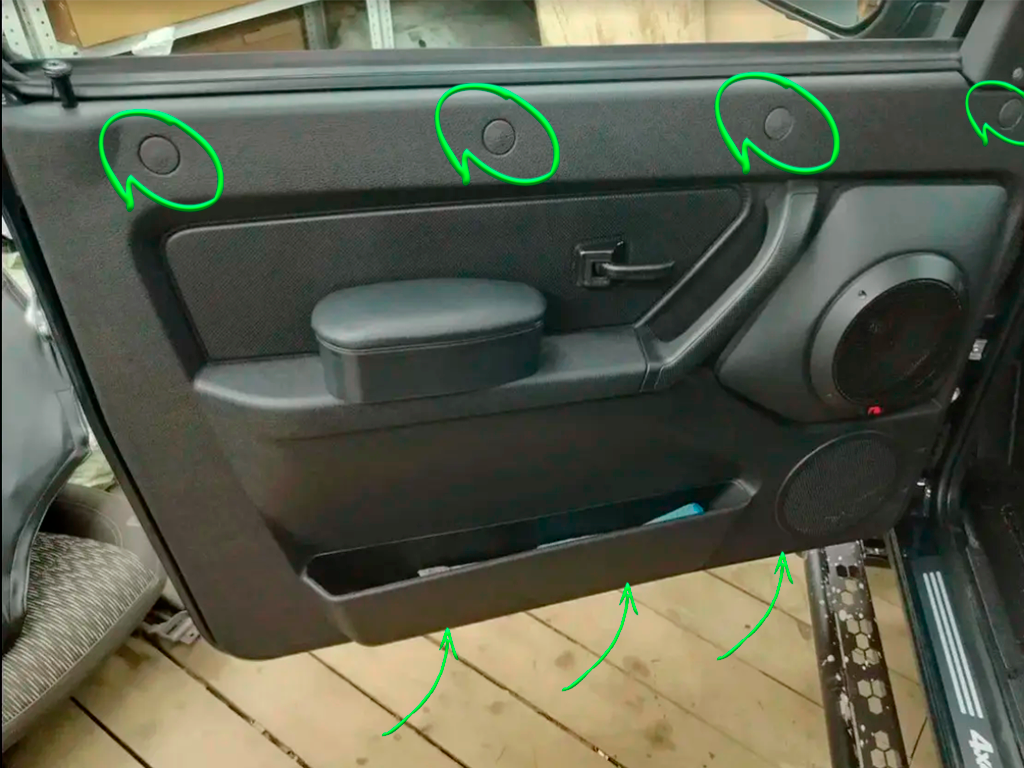

4 коротких самореза сверху под заглушками, 3 длинных снизу, без заглушек.

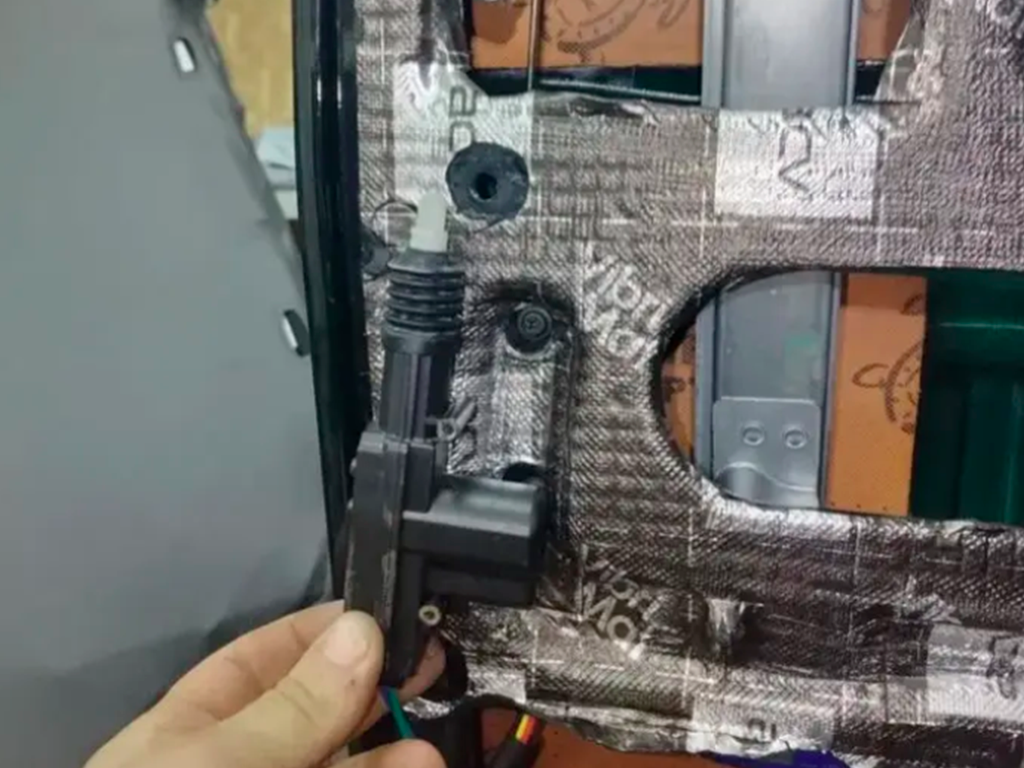

16. Далее берем 5ти контактный актуатор из комплекта и устанавливаем его в дверь. Если у вас уже стоит сигнализация и актуатор на 2 провода, то демонтируем его и ставим вместо него 5ти контактный из комплекта. Провода синий и зеленый подключаем к машине так, как они у вас были подключены с двух контактным актуатором. Если у вас сигнализации нет, то устанавливаем его приблизительно в это место, с обратной стороны двери, и фиксируем тягу актуатора к тяге "Солдатика" двери. ВАЖНО!! Внутри 5ти контактного актуатора есть концевики. Как раз ради них мы его и ставим, они нужны для блокировки задней кнопки, что бы когда машина закрыта, задняя кнопка была деактивирована, а когда машина открыта - работала. Так вот, отрегулировать актуатор нужно таким образом, что бы при опущенном солдатике, актуатор был полностью внизу.
17. От 5ти контактного актуатора нам необходимо, помимо синего и зеленого, если у вас есть сигналка, вывести 2 провода. Доступным вам способом (разъемом или скруткой), наращиваете провода актуатора, коричневый и черный, и выводите, через штатную гофру, из двери внутрь кузова. примерно в это место, где находится штатный разъем косы двери. Для удобства можно разъединить разъем косы двери, вытащить его из кузова и тогда просовывать провода в гофру будет гораздо удобнее.
Если у вас сигнализации нет, но планируете ставить ее в будущем, то провода синий и зеленый, так же, нарастите и выведите в кузов. Что бы при установке сигнализации в будущем, вам не пришлось снова разбирать дверь. Синий и зеленый, это провода управляющие электромотором внутри активатора. Именно на них подает питание сигналка, в разной полярности, что бы актуатор срабатывал на закрытие или открытие.

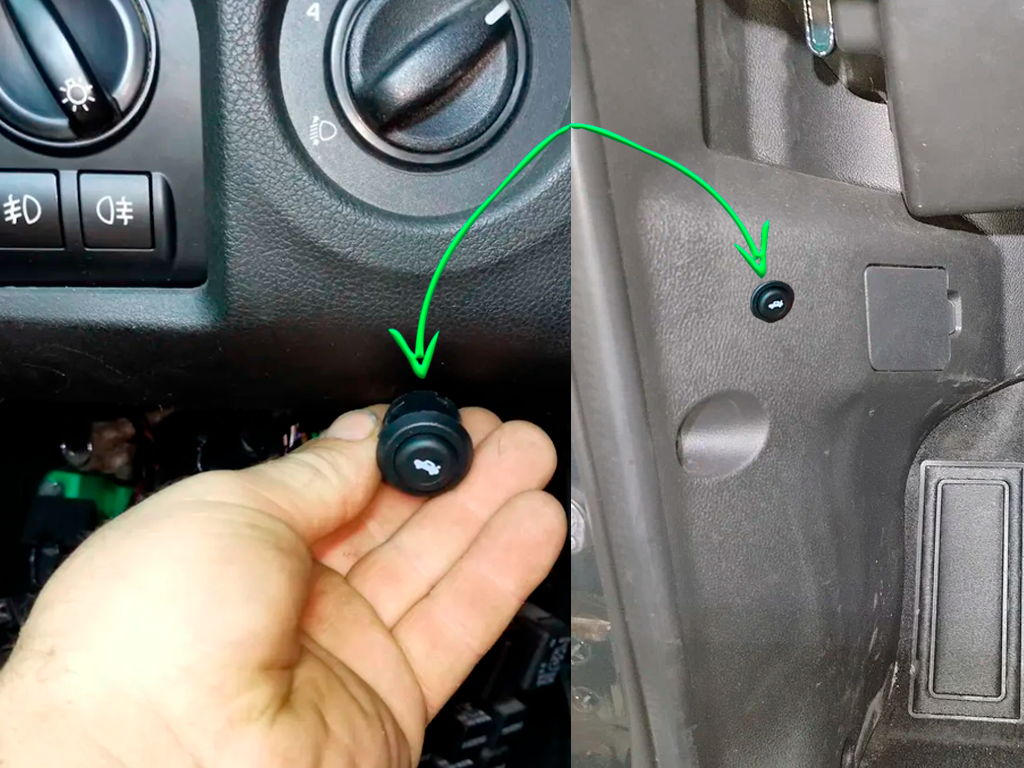

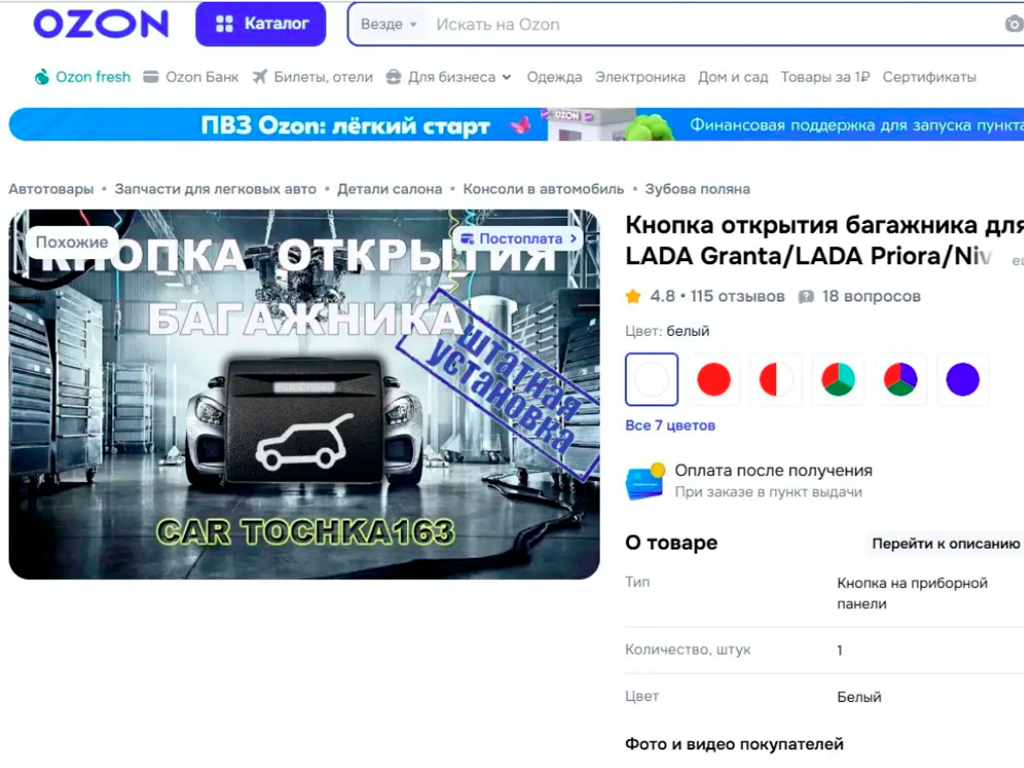

Можете приобрести на маркетплейсах кнопки подобного плана и установить по центру торпеды, в ряд кнопок. Вам нужна любая кнопка, которая просто, кратковременно, перемыкает два контакта. Скриншот представлен просто в ознакомительных целях, что бы показать, какие они бывают. На момент просмотра вами инструкции, данного товара, у продавца, может и не быть.

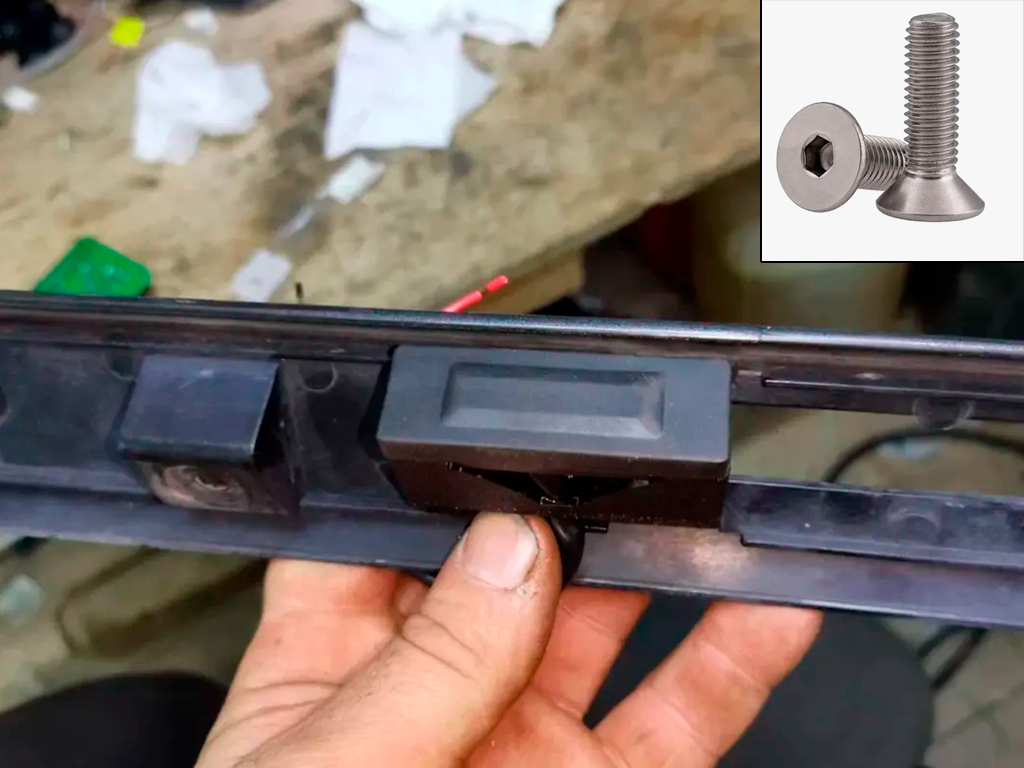

Нам открывается доступ к 3ем саморезам. Выкручиваем их и планка оказывается у нас в руках.

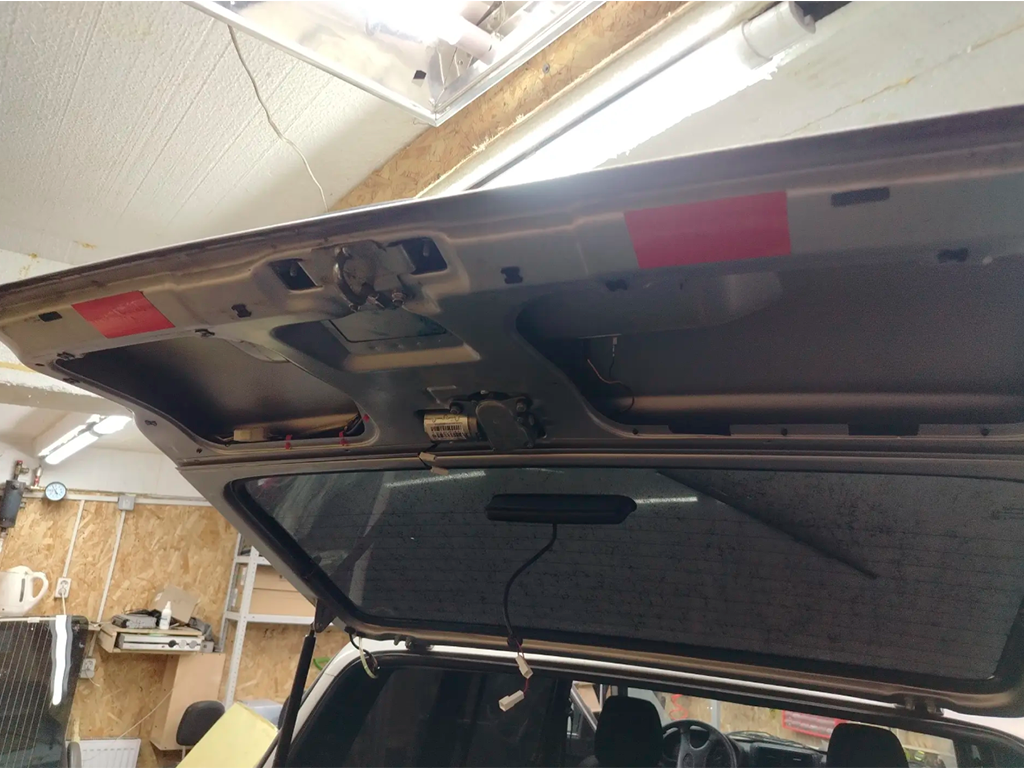

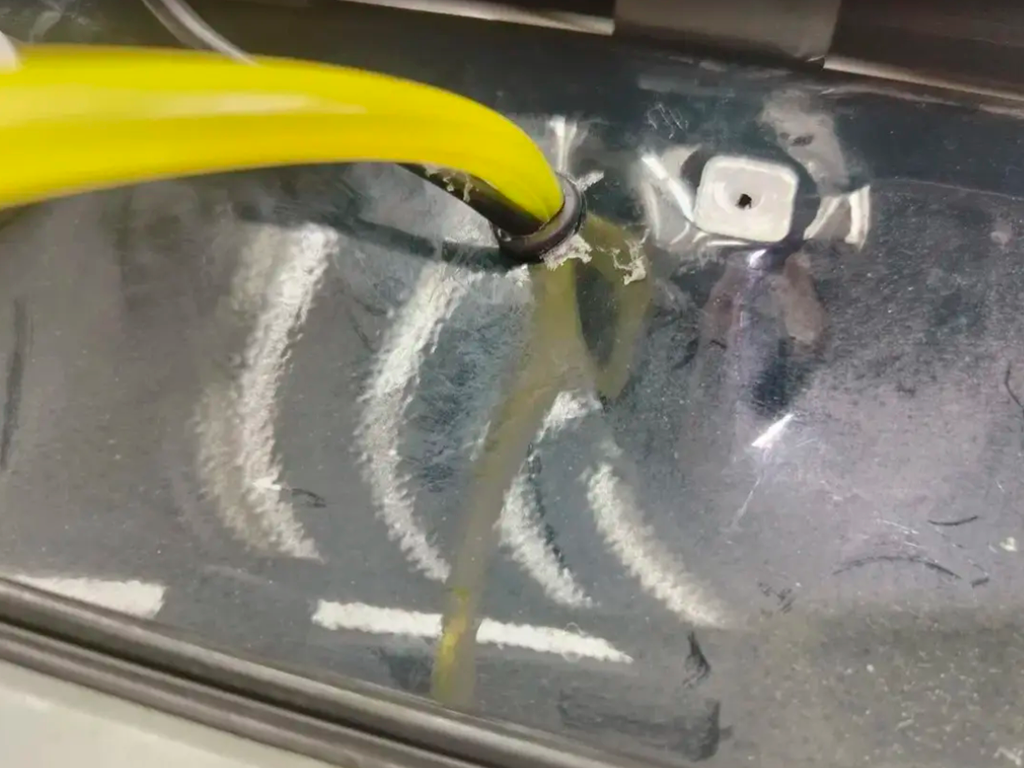

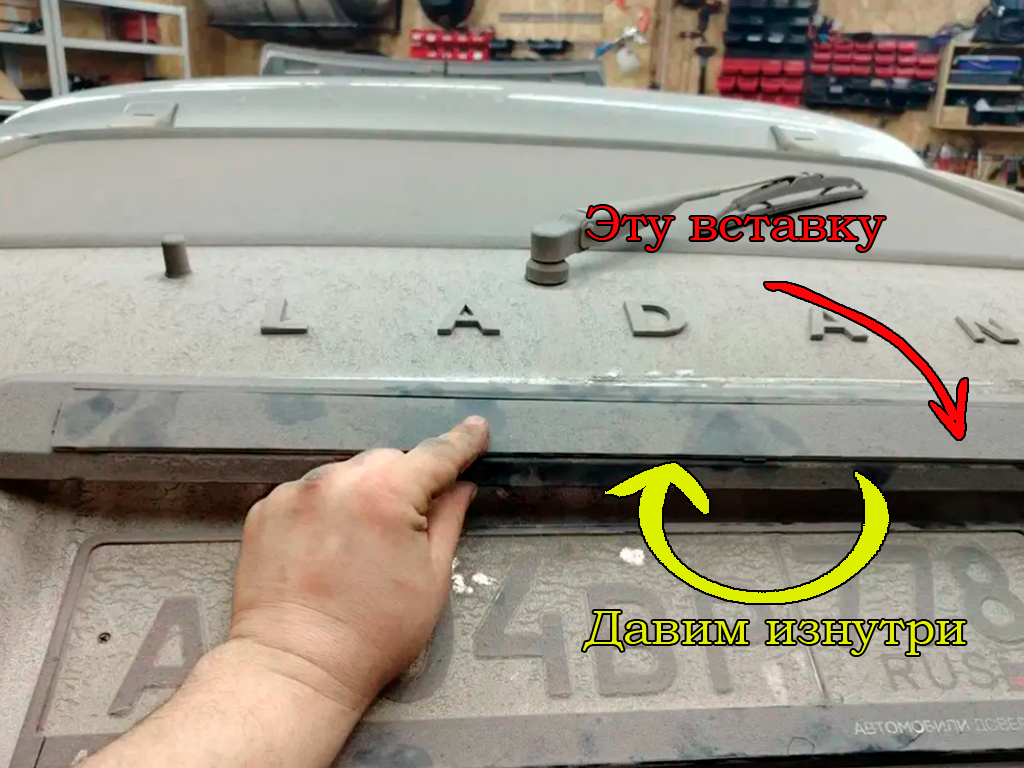

23. Далее, либо в крышке сверлите отверстие и заводите туда провода, либо, кто не хочет сверлить крышку, можете "выгрызть" часть пластиковой подсветки номера и провести провода там. Главное смотрите, что бы трубочка, которая надета на провода кнопки, защищала то место, где провода заходят в кузов. Что бы эти самые провода не порезало в процессе использования об острые края отверстия.
24. И демонтируем штатный замок, он нам больше не потребуется.
Совет: Касаемо тросика.

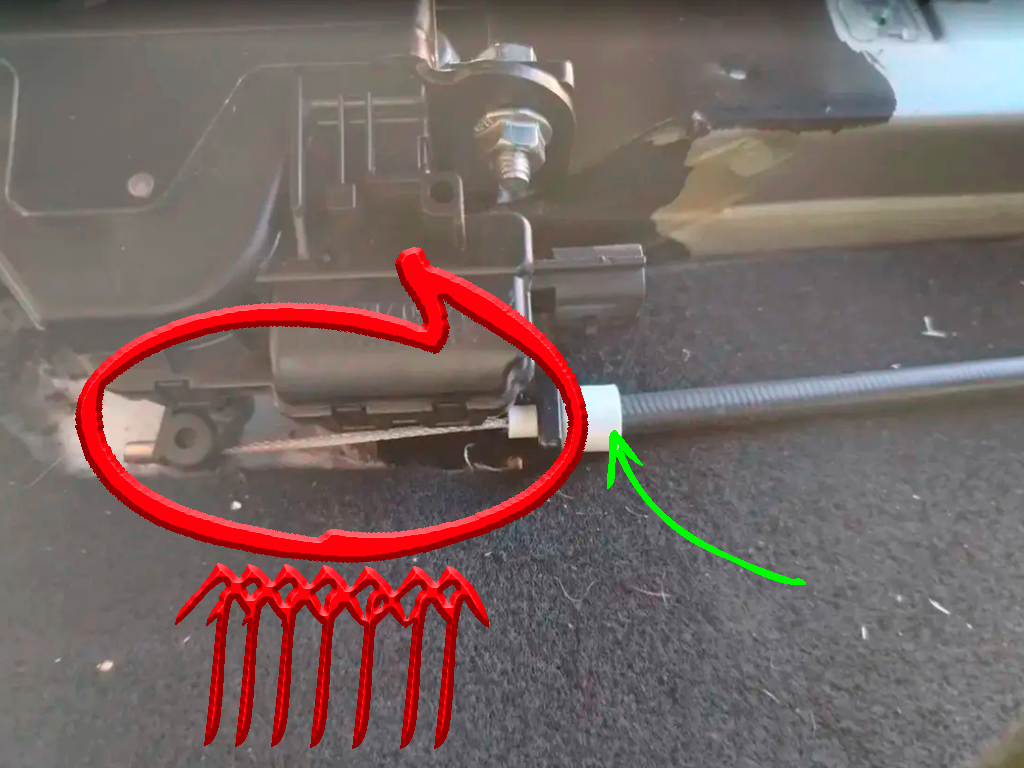

Нам нужно поменять штатную струну на многожильный трос из комплекта. Откручиваем ручку открывания багажника за сиденьем и откусываем от нее струну.
Далее есть 2 варианта развития событий:
- Вы можете полностью удалить штатный трос и заменить его новым,
- Вы можете оставить оплетку родного троса на месте, как она лежит в кузове, но достать из нее саму струну, а потом в оплетку родного троса просунуть многожильный трос, из комплекта. Второй вариант проще, но решать вам.

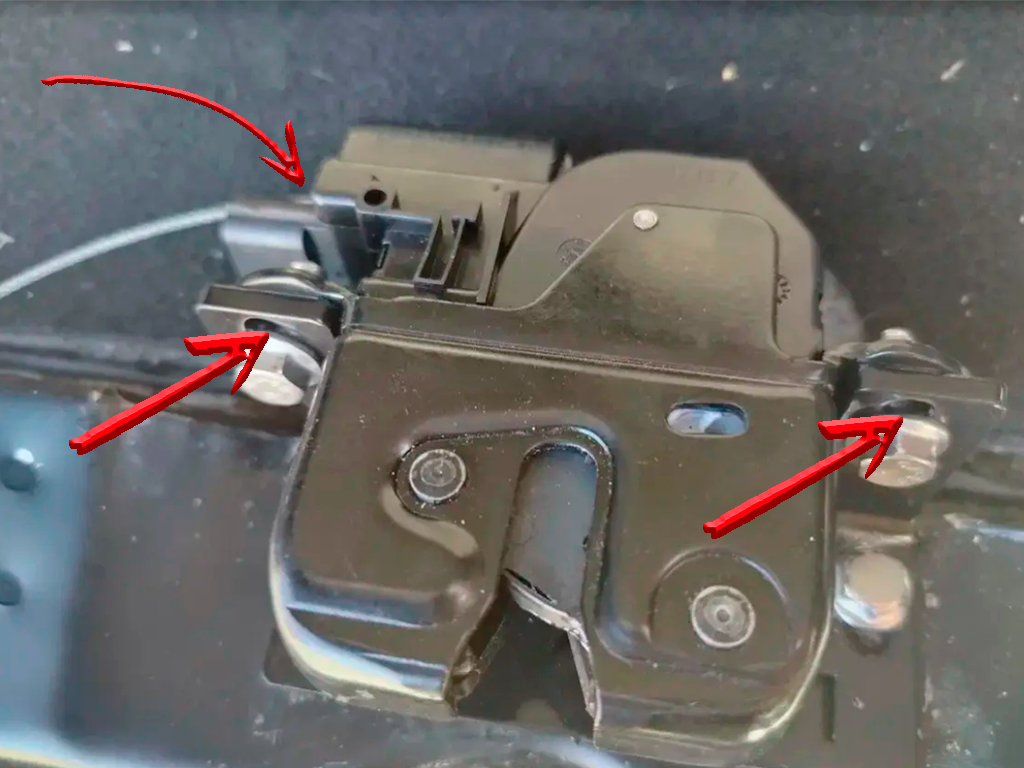

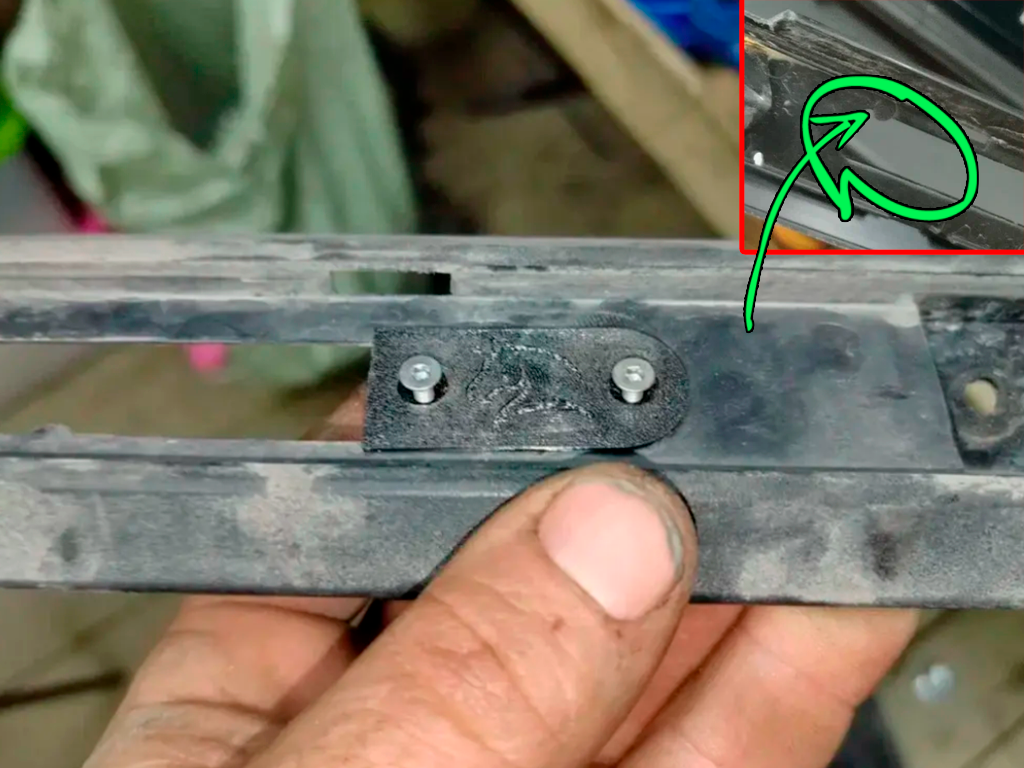

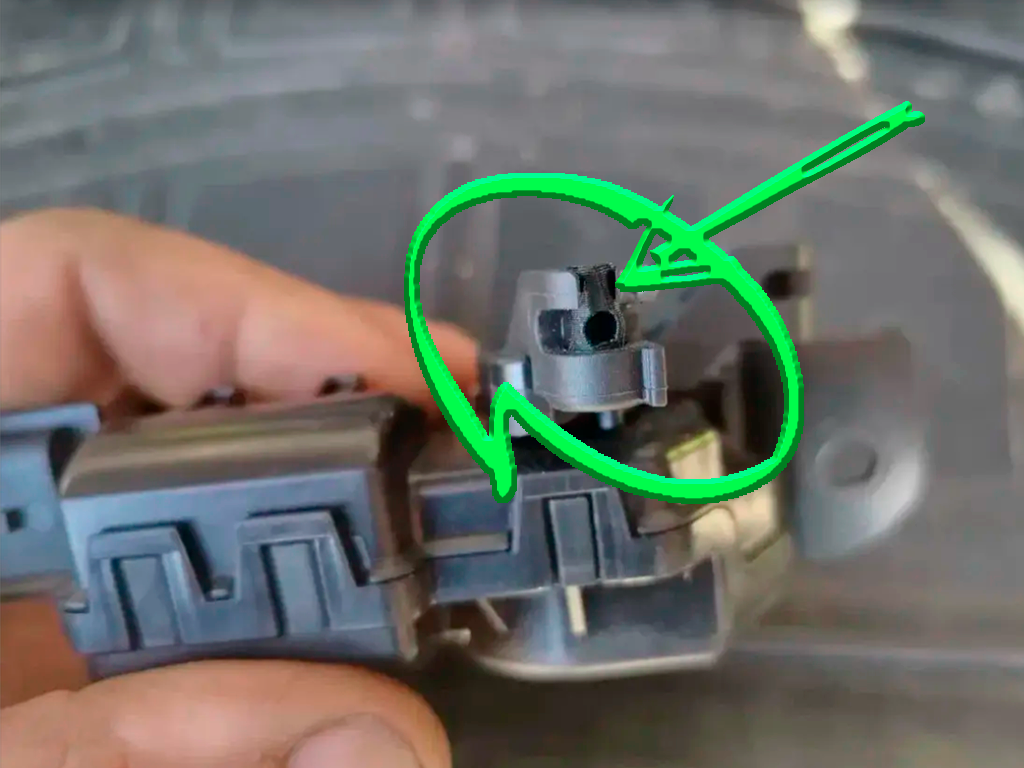

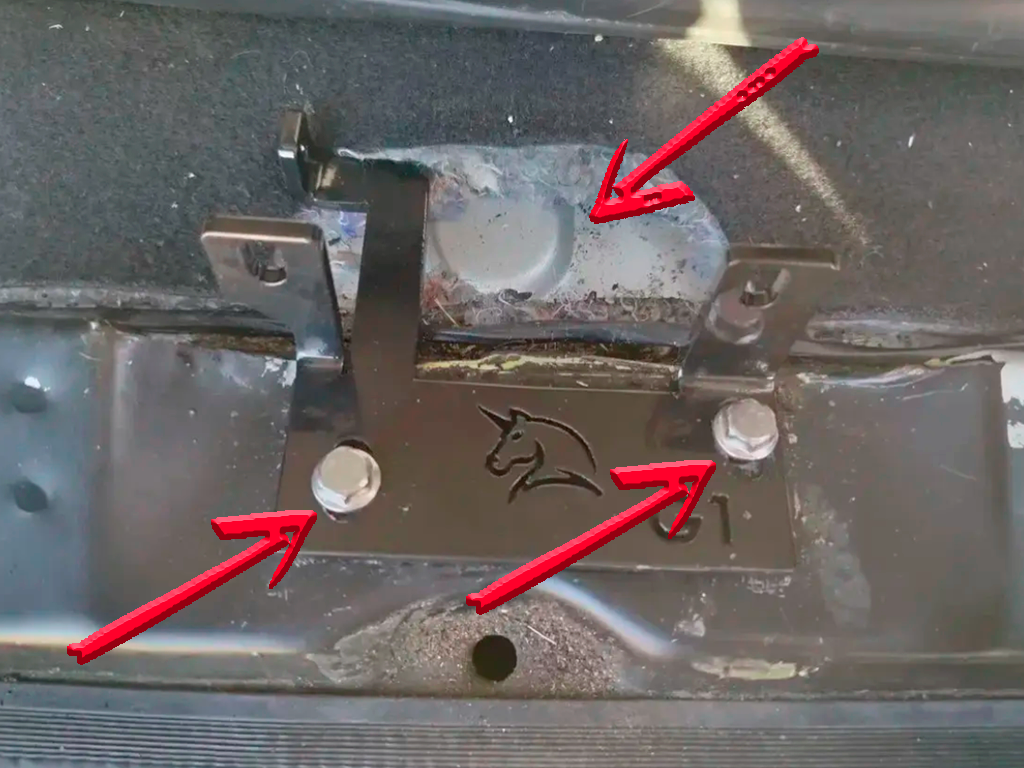

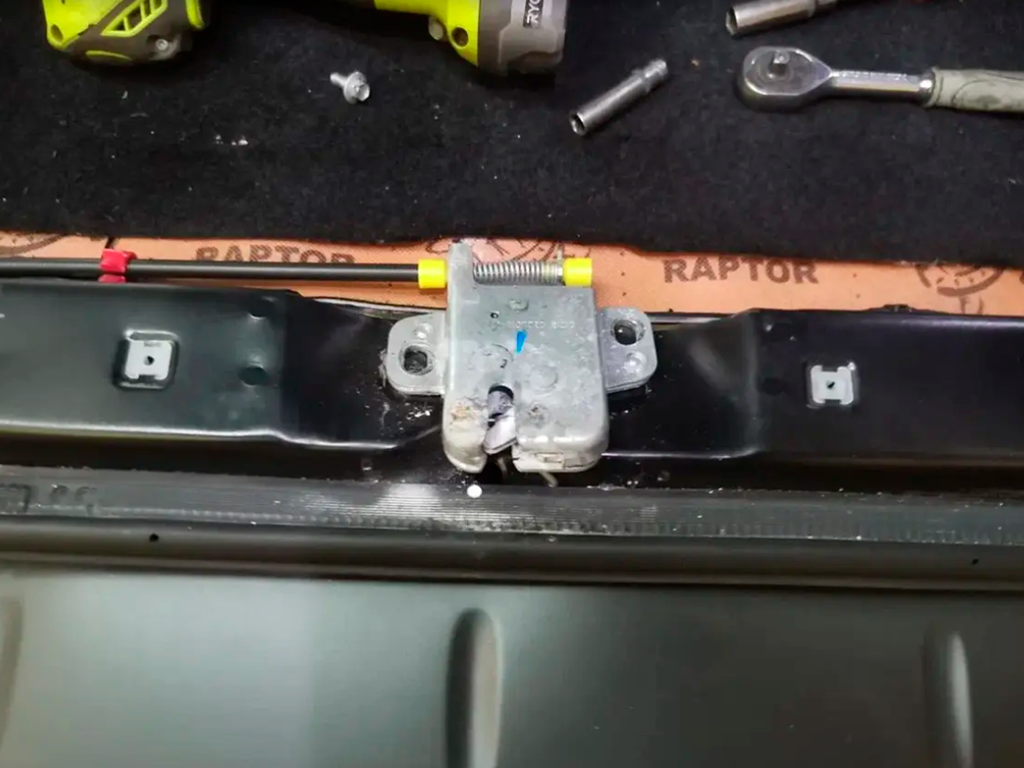

29. Прикручиваем замок на кронштейн следующим образом.
ВАЖНО!!!
Все нивы разные, даже актуального года, одна к другой они отличаются. У кого то поворотная часть замка достаточно высоко от кузова, у кого то она упирается. По этому выставляем замок таким образом, что бы поворотная часть, к которой идет трос, могла свободно двигаться и не цеплять за пол багажника. Крепежные уши замка сделаны овальными именно для того, что бы можно было отрегулировать этот момент на любой машине. Если у вас, в самом нижнем положении, поворотная часть не задевает пол багажника, то и замечательно, затягиваем болты как есть, если задевает - то регулируем, что бы поворотная часть ходила свободно и так же затягиваем болты.

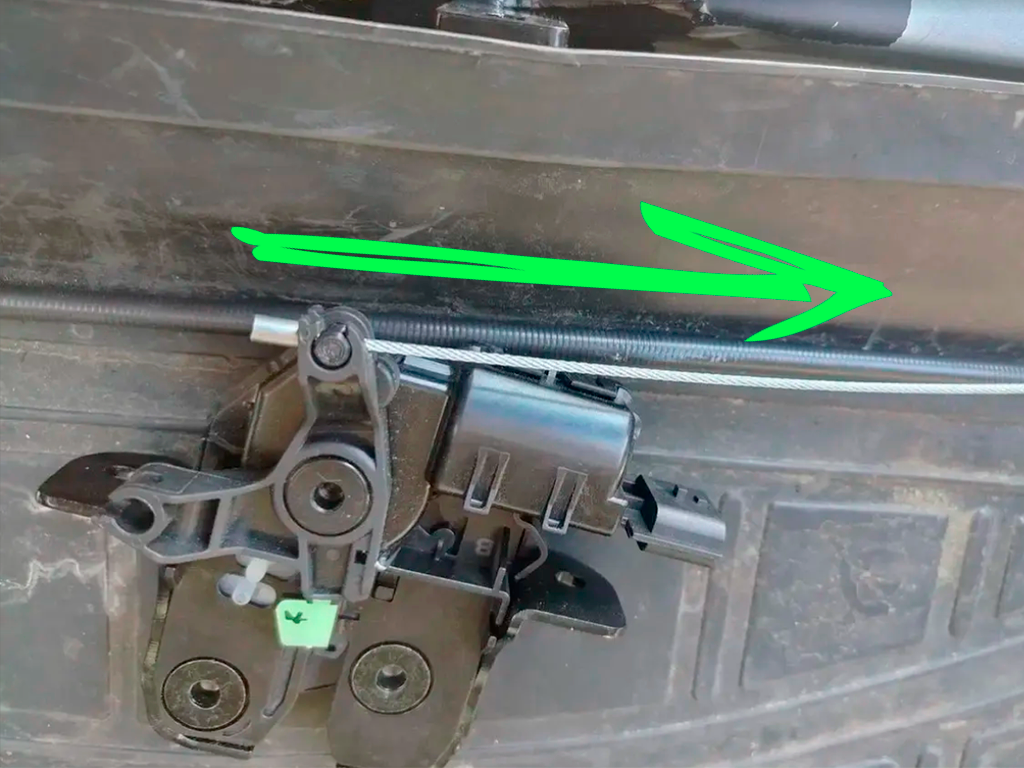

30. Далее продеваем трос через ухо кронштейна, надеваем на него упорную пластмасску оплетки и вдеваем его в оплетку. Если оставили заводскую оплетку на кузове - то в заводскую оплетку просовываем трос и ловим его хвост около штатной ручки открывания багажника, если решили оставить оплетку нового троса, то вдеваем ее и укладываем на кузов, на то место, где проходил штатный трос и так же хвост троса выводим к ручке за сиденьем.
ВАЖНО!

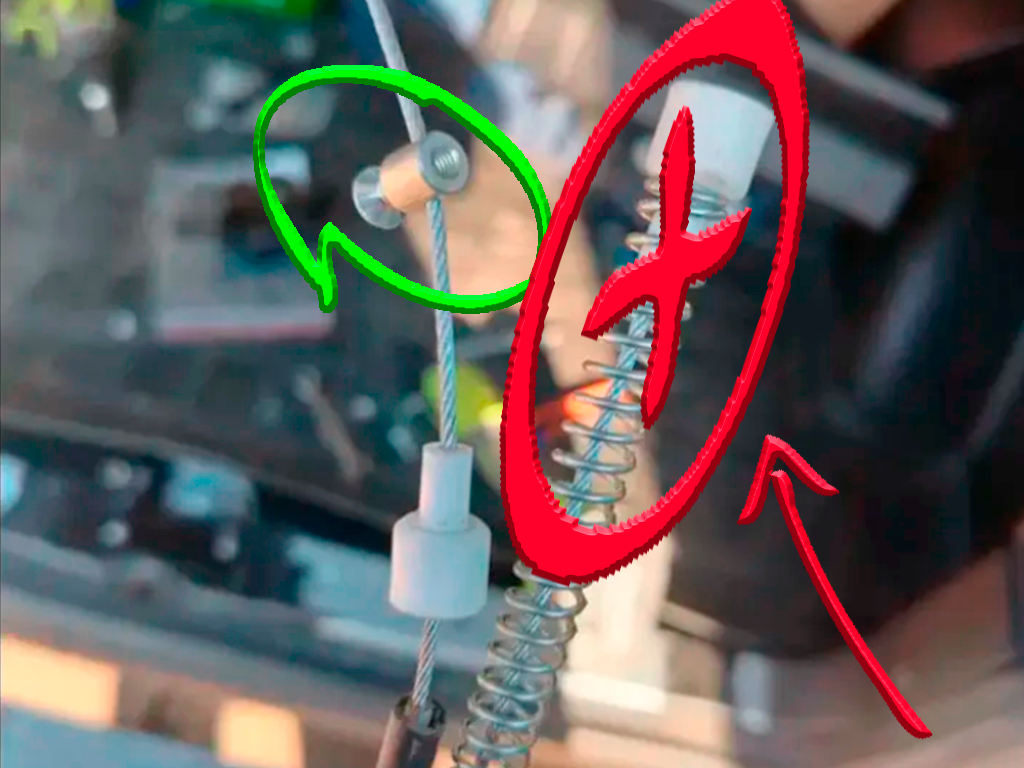

Не нужно устанавливать пружинку с нового троса. Она идет на помойку. У замка, в поворотной части, и так есть возвратная пружинка, по этому она будет возвращать трос на место. Когда будете крепить трос к ручке штатной, которая за водительским сиденьем, обязательно наденьте с другой стороны оплетки, такой же белый упор, как представлен на фото. Сфоткать его около ручки невозможно, но если вы засунете руку в отверстие, где была штатная ручка, то нащупаете металлическое ухо, в которое этот упор вставляется. Далее следует крепление троса к штатной ручке и ее регулировка.
ВАЖНО ВАЖНО ВАЖНО ВАЖНО!!!!!!!
Когда будете регулировать, не перетягивайте трос. Поворотная часть замка, при отпущенной ручке, должна быть свободна и не пред натянута. Концевик внутри замка срабатывает раньше, чем открывается собачка замка. Если вы перетянете трос, то можете получить такой эффект, что замок вроде закрыт, а свет в багажнике все равно горит. Концевик исправен! Уже много раз люди грешили на него, но итог всегда один - трос перетягивают.
Внимательно проверьте натяжение троса после регулировки и установки штатной ручки открытия багажника. Даже если вам кажется, что натяга там нет, на самом деле он есть. Пружинка в замке очень нежная! и Обманывает вас.
После регулировки закрываем замок (это можно сделать отверткой) и проверяем, как срабатывает штатная ручка. Она должна работать мягко и открывать замок тогда, когда ручка оттянута полностью.
Несколько раз открываем/закрываем замок и проверяем, что бы все работало правильно. Если ручка отпущена, замок закрыт, а свет в багажнике горит, вы НЕПРАВИЛЬНО отрегулировали трос и его нужно ослабить.

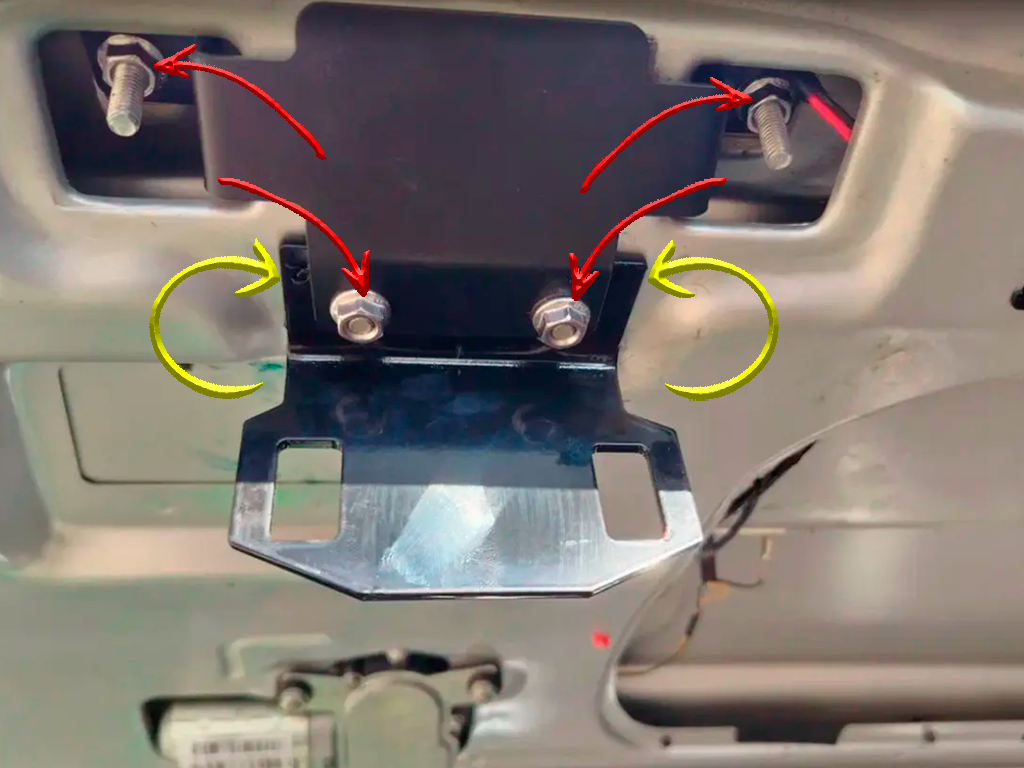

31. Переходим к крышке. Откручиваем штатную ответку, берем "Черепашку" из комплекта и наживляем все 4 гайки, не закручивая до конца. Далее берем переходной кронштейн ответки и вставляем его ЗА "черепаху", внимательно посмотри на фото, задвигая ее до упора под нее. И подтягиваем гайки.

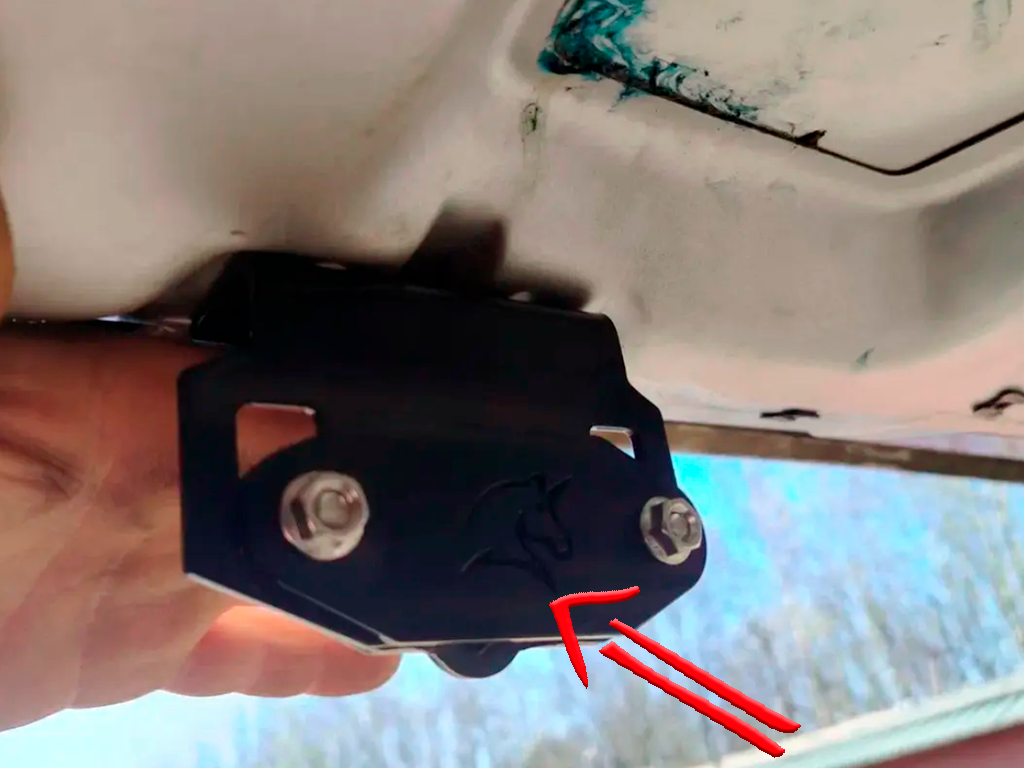

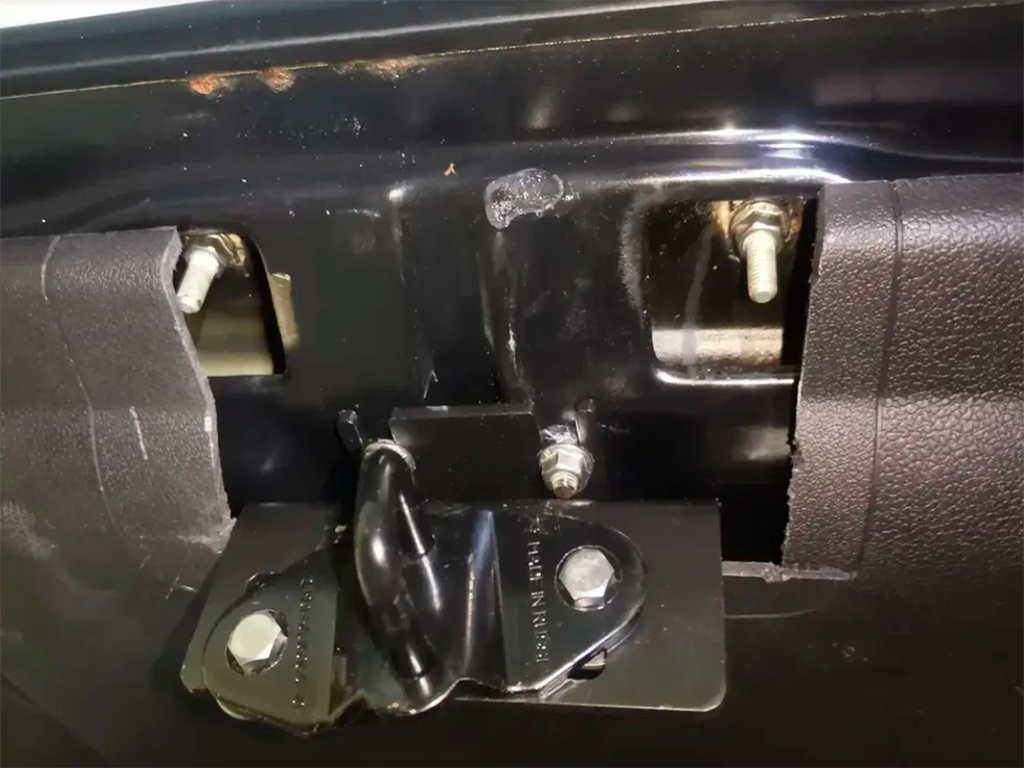

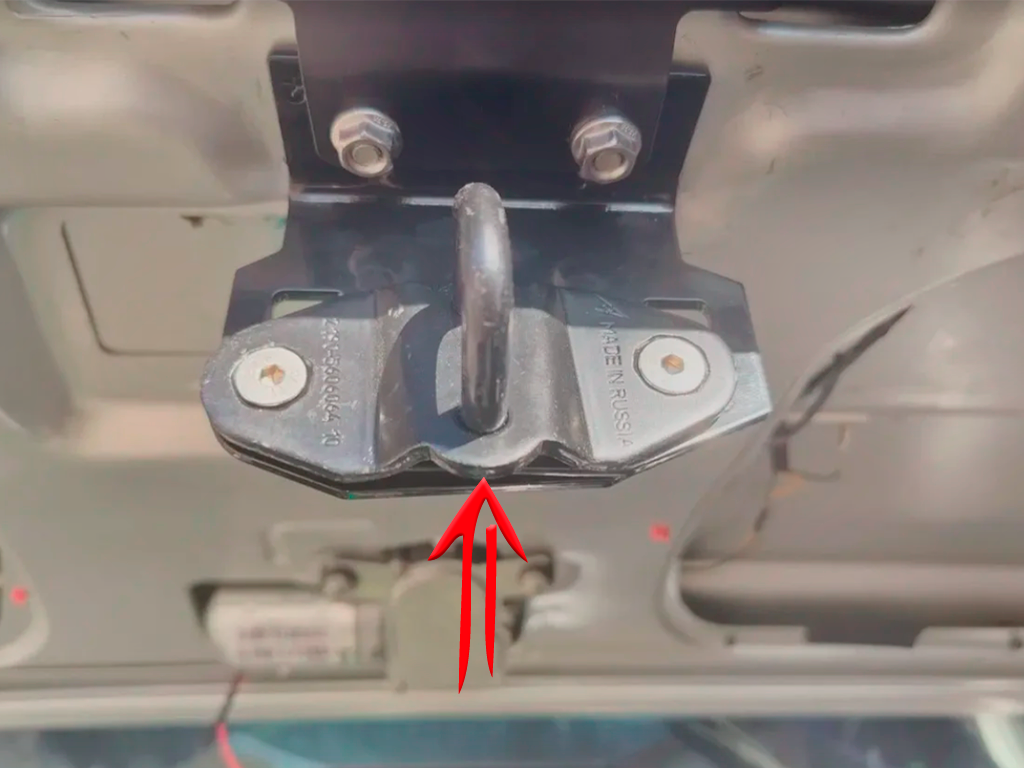

32. Берем ответку, винты из комплекта и располагаем ее на крышке следующим образом.
ВНИМАНИЕ!!!
Ответка располагается именно таким образом как на фото, "Носик" ответки должен смотреть на вниз. Это важно!!
33. С обратной стороны прикладываем пластинку из комплекта и наживляем гайки. До конца не затягивайте, нам еще предстоит это все регулировать.

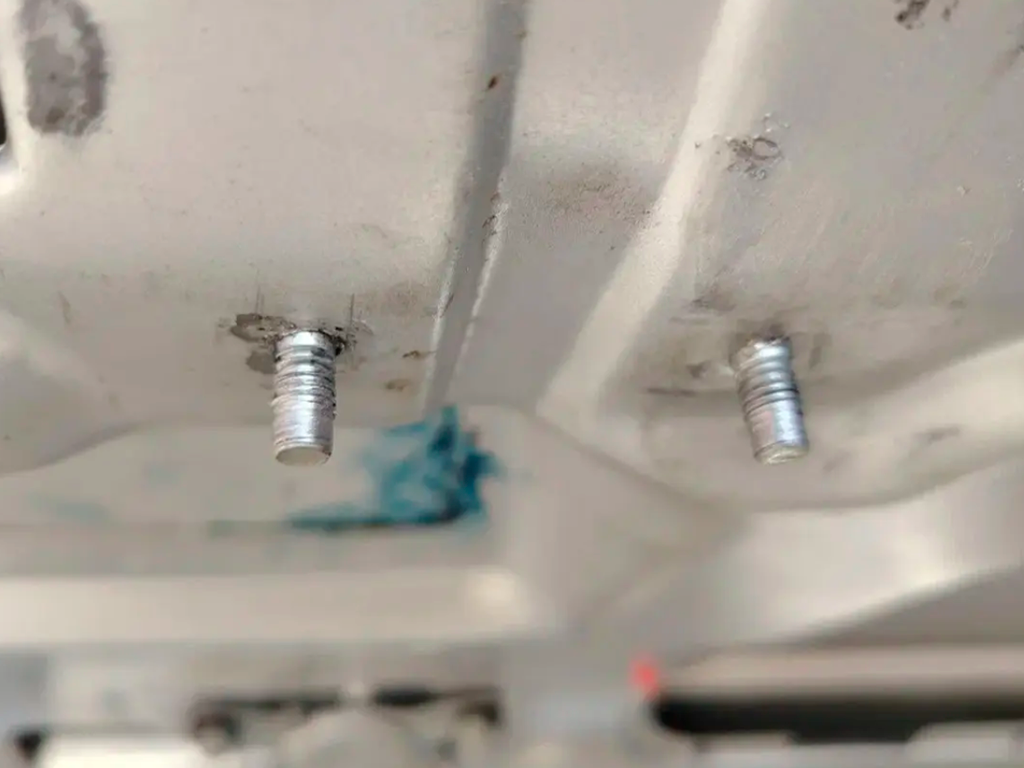

Будьте аккуратны с этими шпильками. Металл там сыромятина, гайки из нержи срезают с них резьбу на раз, если начать крутить не по резьбе или перетянуть. На фото наглядно видно, как пострадала их резьба, после нескольких откручиваний.
Совет: Если вы слижете резьбу до конца, то вам предстоит увлекательное развлечение, под названием "высверли шпильки". Как вариант, как делал я, заподлицо с крышкой срезаются шпильки болгаркой (с обратной стороны у них приварены грибки, достаточно толстые и широкие), в них сверлятся отверстия М5 и метчиком нарезается резьба М6, что бы в последствии вкручивать туда болты. Данный способ работает хорошо, по крайней мере, на моей машине.
РегулировОЧКА прижима.
Разгребаем место в багажнике, усаживаемся в него поудобнее, прикрываем крышку и начинаем процесс регулировки.

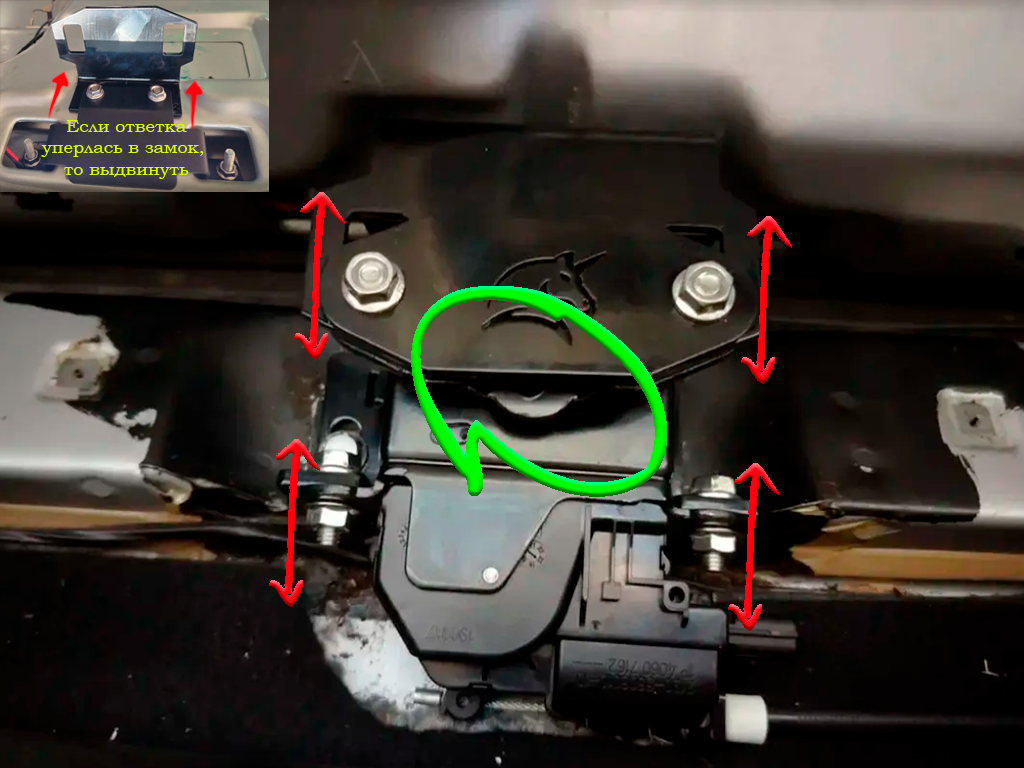

Сначала выставляем ответку по центру замка, "Носик" ответки должен совпадать с соответствующей овальной прорезью в замке. Если ответка упирается в замок, выдвиньте кронштейн ответки вверх, в том месте, где он вставлен за "черепашку". Далее, когда разобрались с центровкой ответки и ее высотой, открываем крышку, полностью затягиваем 4 гайки на "черепашке" (2 снизу, они прикручиваются на шпильки, идущие из ручки и 2, которые стягивают вместе кронштейн ответки и "черепашки", что бы не "уехала" высота ответки).
Снова прикрываем крышку и далее регулируем прижим. Прижим регулируется положением ответки по прямоугольным отверстиям в кронштейне. Удобнее делать с помощником, но можно и одному. Прижимаем хлопушку на столько, на сколько нам комфортно и затягиваем болты кронштейна ответки к кузову, накидным ключом на 10. Если хлопушку перекосило, не забывайте про резиновые упоры, к которым прижимается хлопушка. Их так же можно выкрутить или закрутить, что бы придать ей ровное положение при закрытом замке. Прижим регулируйте так, что бы крышка не болталась при закрытом замке, и чуть чуть сильнее. Не перетягивайте. Если же, по каким то причинам, регулировки на кронштейне ответки вам не хватило, вы можете так же прижать крышку еще сильнее, либо ослабить, сдвинув кронштейн замка глубже в кузов, либо наоборот выдвинув его наружу.
Это может понадобиться только на очень кривой машине, но если вам все же пришлось это сделать, то проследите, что бы при сдвигании кронштейна замка в глубь кузова, по регулировочным отверстиям, поворотная часть замка не начала задевать пол багажника. В противном случае, болтами, крепящими замок, мы поднимаем его выше, что бы поворотная часть двигалась свободно и по новой проходим процедуру регулировки высоты ответки, относительно замка, как было описано выше.
34. Далее запасаемся длинными проводами. Сечения в 0,5 квадрата будет достаточно, но если хотите самоуспокоения, то можете взять 0,75. (Я собираю проводку на 0,5 проводе, больше тут не нужно)
35. Один из проводов, замыкаемых контактов, салонной кнопки (какую бы кнопку, по итогу, вы не выбрали) подключаем к массе (прикручиваем на кузов в любом удобном месте рядом), а провод от второй тащим к монтажному блоку, в тот же угол, где у нас выведены провода из двери и постоянный плюс.

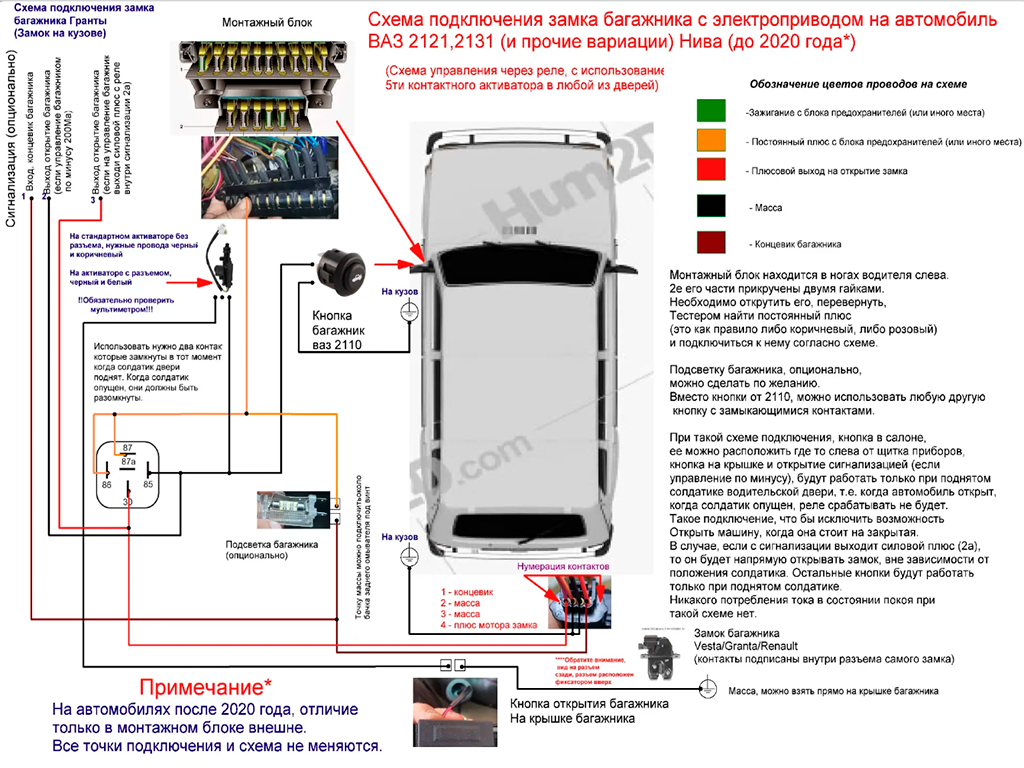

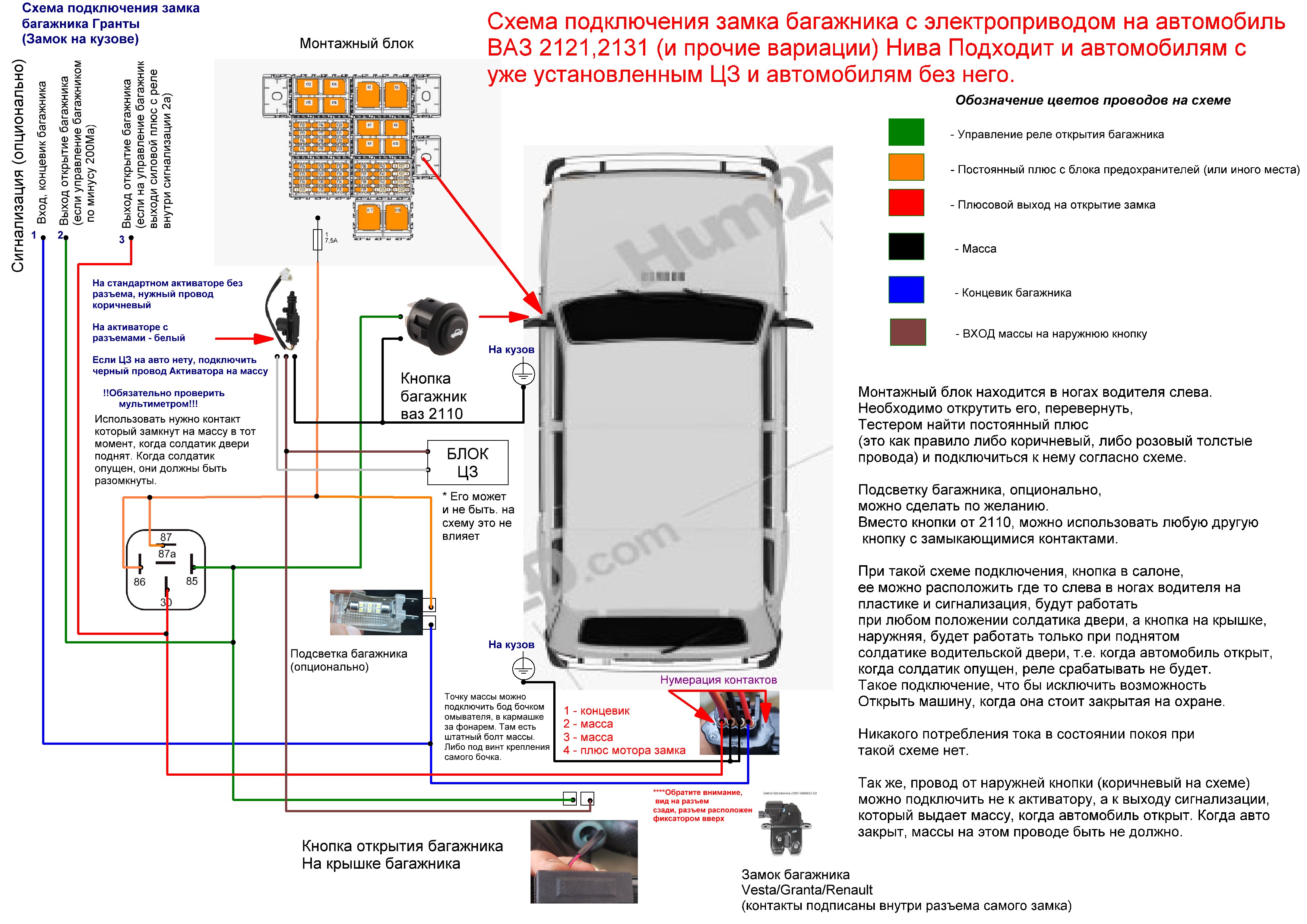

33. Далее начинаем подключение по схеме.
ВАЖНО! ВАЖНО! ВАЖНО! ВАЖНО! АЛАРМ УВАГА УПЯЧКА
Круглых кнопок (которые от 2110 салонные) оказалось, существует 2 вида и не известно, какие пришлет поставщик в очередной раз. Один вид, где замыкаемые контакты параллельны и второй, где замыкаемые контакты перпендикулярны. Внешне кнопки вообще никак не отличаются, но по подключению контактов разнятся.
ОБЯЗАТЕЛЬНО ПРОВЕРИТЬ ПЕРЕД ПОДКЛЮЧЕНИЕМ, КАКИЕ КОНТАКТЫ РАБОТАЮТ НА ЗАМЫКАНИЕ ПРИ НАЖАТИИ КНОПКИ.
В противном случае, если вы подключите на нормально замкнутые контакты, то у вас сразу сработает реле, замок отщелкнется и если вы этого не заметите, то через некоторое время реле сгорит, а так же сгорит замок, который будет под постоянным питанием.
Я предупредил, дальше на ваш страх и риск.

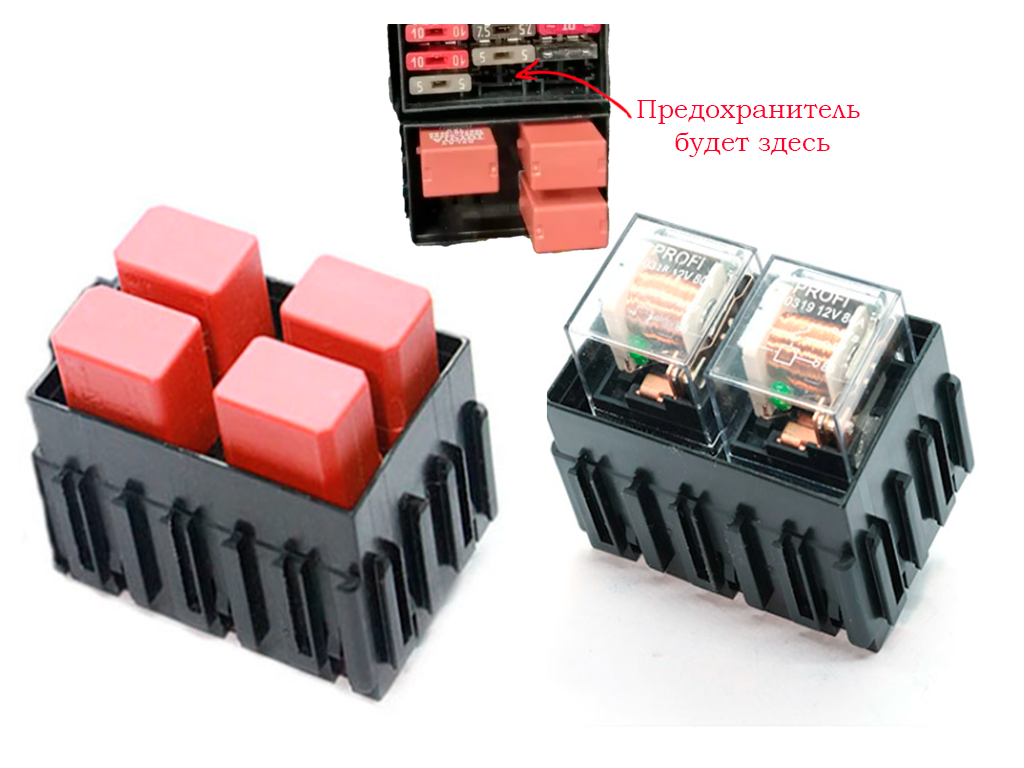

При установке лично, а так же при сборе проводки на продажу, я использую секции монтажного блока КДПА, такие же, как использованы в штатном блоке.
При желании их можно приобрести, у нас, отдельно, для аккуратного подключения.
При покупке такой секции, с нее будут выходить подписанные провода для подключения и отдельно обжатый пин, для предохранителя в штатный монтажный блок автомобилей от 22 года выпуска и по наше время.
Настоятельно советую на провод, который у вас идет от постоянного плюса (если вы ставите без доп секции, навесным монтажом) до реле, повесить предохранитель.
Я использую пустые места предохранителей в штатном монтажном блоке, но можно установить и простой, навесной, на провод. Предохранителя в 7,5 ампер будет достаточно.

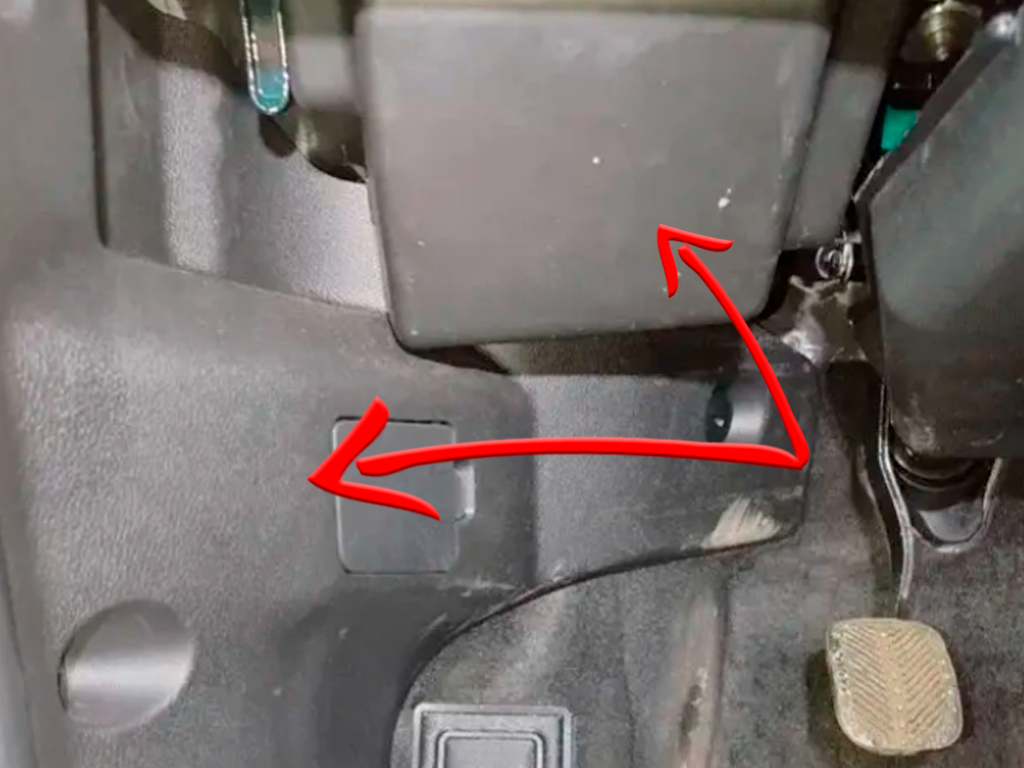

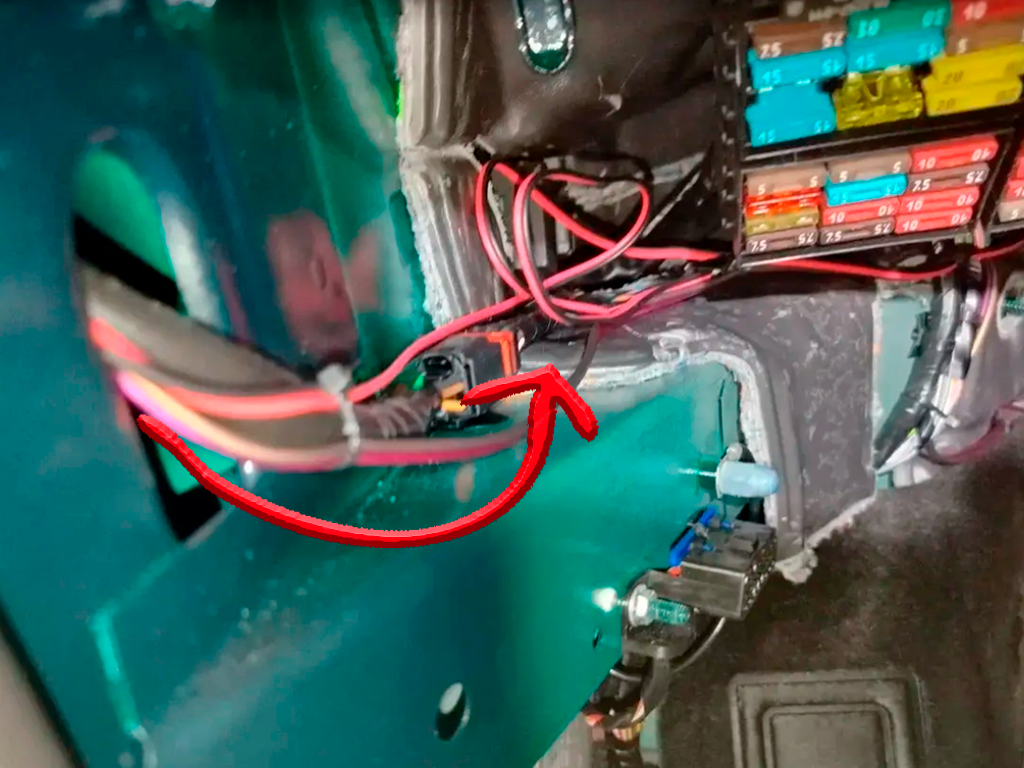

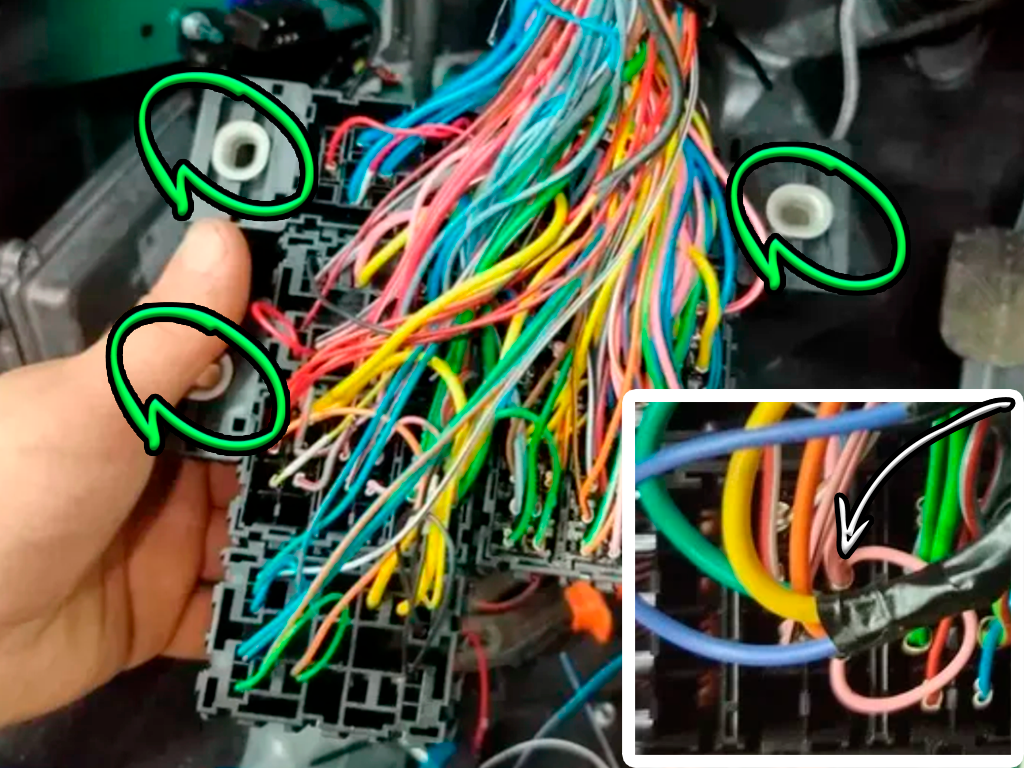

36. Если вы, все же, решите устанавливать реле в районе монтажного блока, как это делаю я, то производим подключение прямо тут. Если вы решите устанавливать реле в районе бочка омывателя заднего стекла, то ведем в заднюю часть автомобиля постоянный плюс, который мы взяли с монтажника, оба провода от актуатора из двери (коричневый и черный, которые выводили с актуатора), провод от кнопки салонной и провод от сигнализации, если вам необходимо подключить и ее тоже. А так же делаем ответвление постоянного плюса на плафон подсветки багажника, если собираемся его подключать от замка.

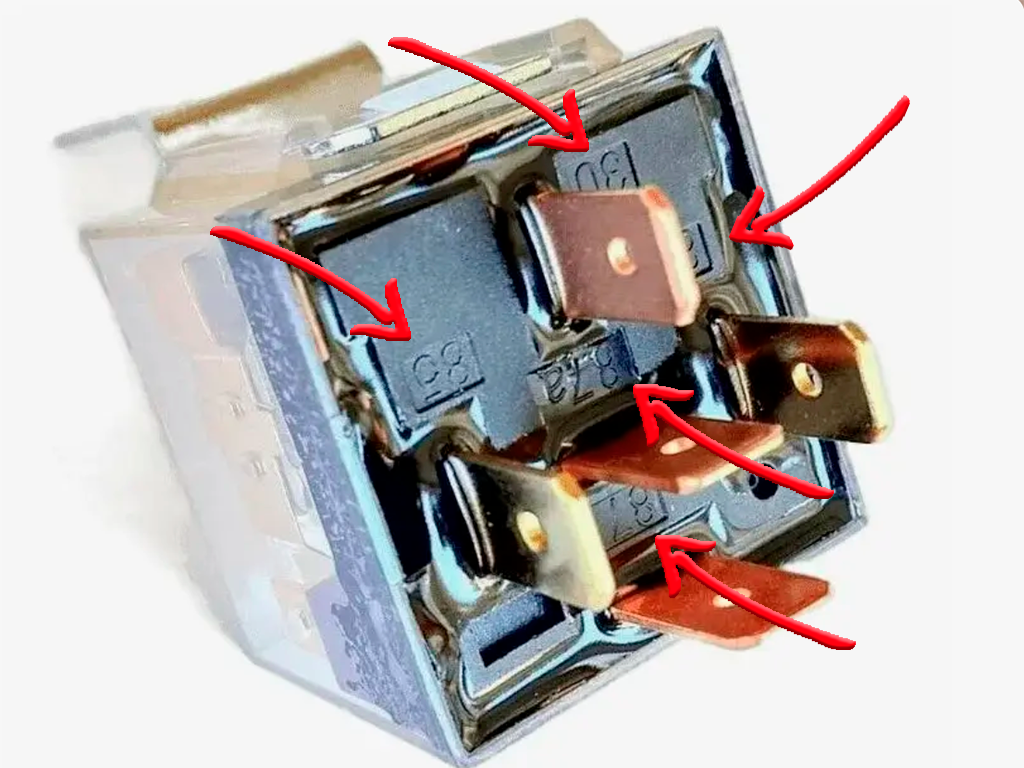

На самом реле, контакты подписаны цифрами. Контакты 86 и 87 объединяем вместе и присоединяем к проводу постоянного плюса, который мы вывели из монтажника (если нам нужна подсветка багажника, от замка багажника, когда он открыт, то к этому же соединению добавляем еще один провод, который потянем к плафону подсветки багажника). К контакту 85 притягиваем провод от салонной кнопки и один из проводов, вытащенных от 5ти контактного актуатора (любой, коричневый или черный актуатора), для блокировки задней кнопки. Так же, если вам нужно, что бы с сигнализации можно было открывать багажник, на ту же 85 ногу приводим провод от сигнализации (практически все современные сигнализации выдают управляющий минус. Он, как правило, подписан 100Ма, 200Ма, или каким то подобным образом на схемах по установке сигнализации. Если у вас супер старая сигнализация или редкий китайский цз, который выдает на багажник плюс, то провод от сигналки нужно будет подключить к 30 ноге реле.
ВАЖНО!! Еще раз:
- если сигналка выдает минус (большинство сиг и цз), то к 85 ноге реле,
- если сигналка выдает плюс (старые и редкие китайские цз), то к 30 ноге реле.
Ну и от 30 ноги реле тянем провод в багажник, до замка. На разъеме замка это 4тый контакт (цифры подписаны на самом разъеме, на пластике, со стороны, откуда выходят провода)

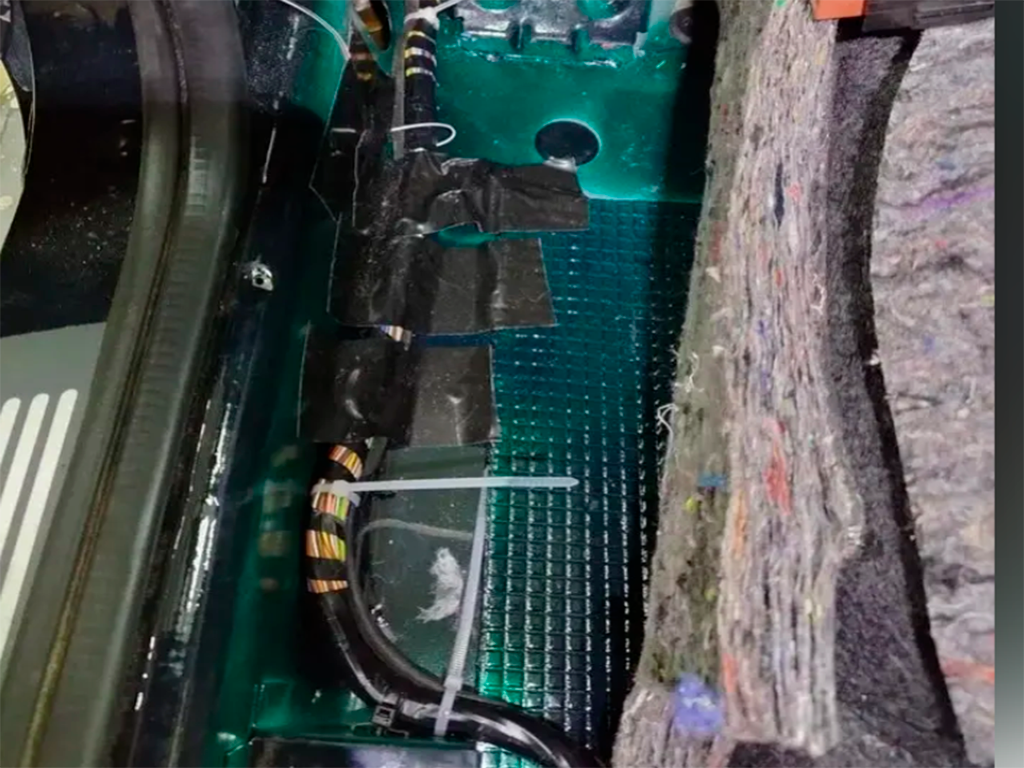

37. Далее нам необходимо собрать все провода в пучок, надежно закрепить реле в том месте, где мы его подключали и вывести провода в багажник. Я заматываю косы в изоляцию ViniTape, это такая же изоляция, как та, которой замотана вся проводка в машине, либо трубки ТКСП. Вы можете вообще не заматывать, а просто сделать несколько перехваток изолентой, что бы коса имела форму косы. Отгибаем ковры, обнажая штатную косу и

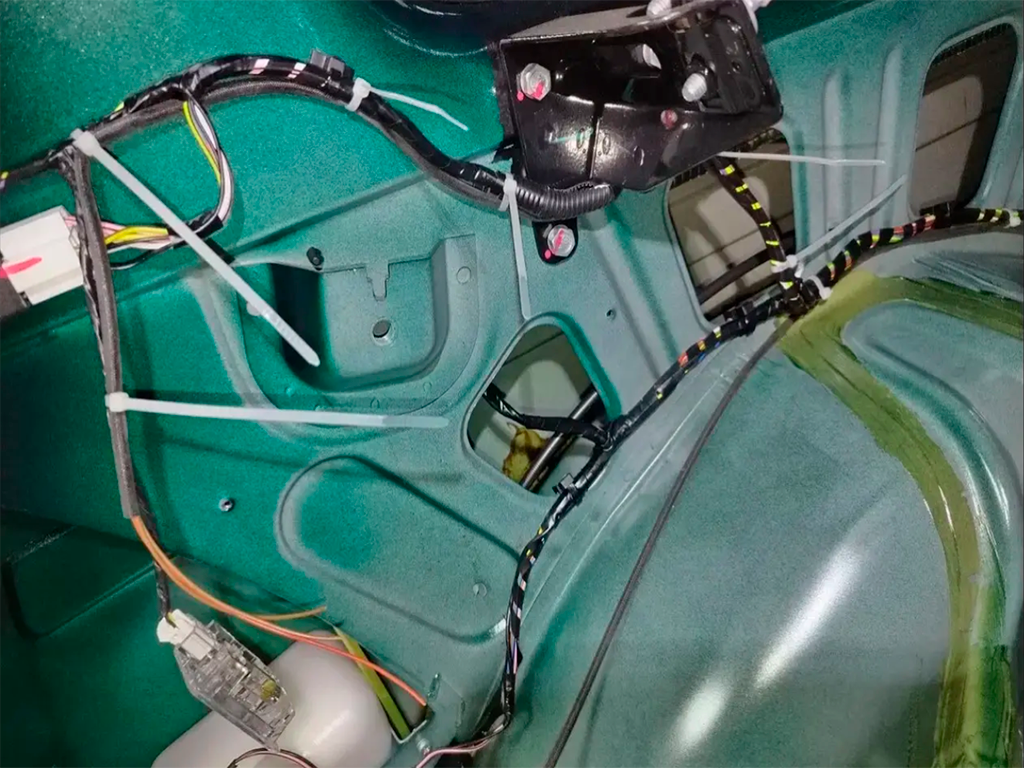

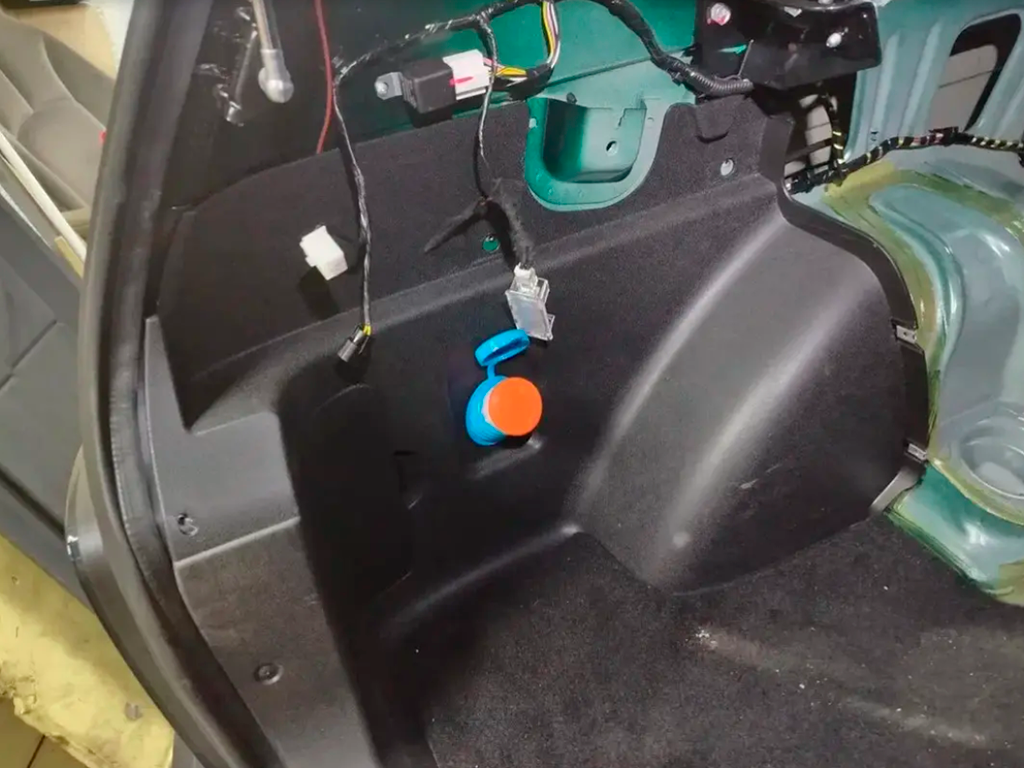

38. Не жалея стяжек идем по штатной косе в багажник. Для того, что бы не повреждать штатную проводку и разъем машины, в комплекте лежит разъем штатного плафона багажника. Если вы все же решились сделать подсветку плафона по замку багажника, то тот постоянный плюс, который вы дополнительно вывели при соединении 86 и 87 ног реле, тянем, по штатной проводке, до плафона багажника и цепляем его на провод разъема подсветки багажника из комплекта (какой, смотри ниже). А второй провод разъема наращиваем и ведем по "апендиксу" проводки подсветки багажника обратно, к основной косе и вместе с проводом от 30 ноги реле заводим к замку в багажнике.

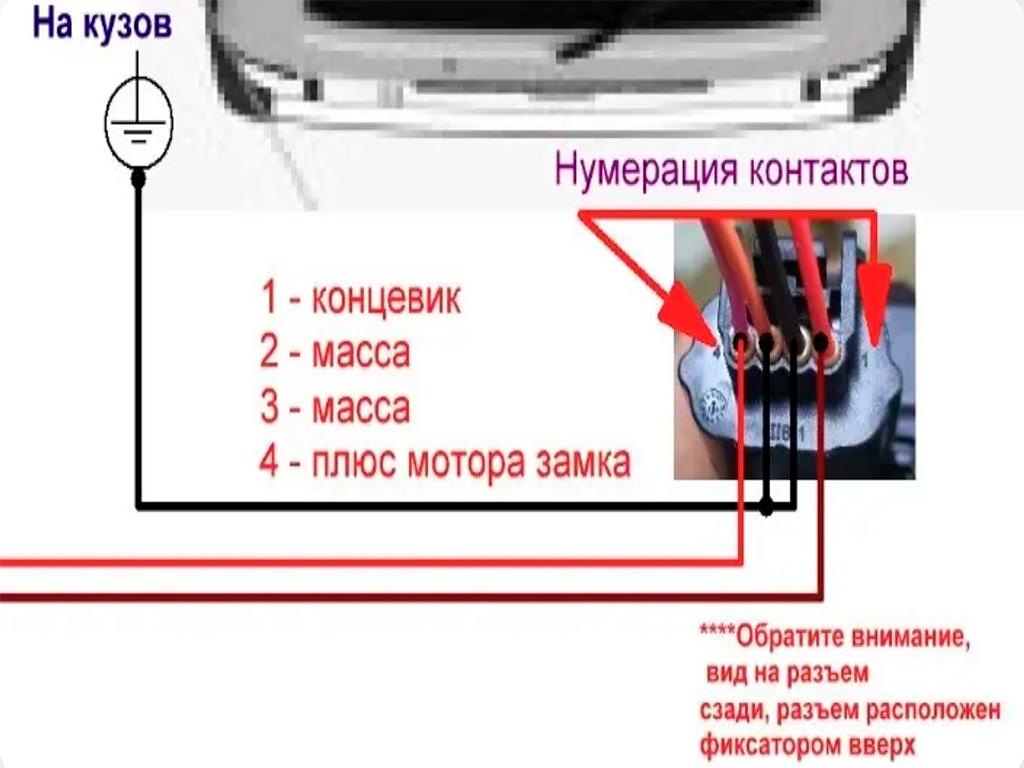

37. Подключение замка багажника
ВАЖНО!!
При подключении не смотрите на цвета проводов, они могут быть разные, в зависимости от партии разъемов. Смотрите на нумерацию контактов. Она указана на пластике (на фото стрелки показывают на эти цифры). Два средних - это контакты 2 и 3, мы тянем в район бочка омывателя заднего стекла и прикручиваем на массу. На 4тый контакт разъема замка приходит провод от 30 ноги реле, который мы тянули от монтажника. С 1ого контакта разъема замка, мы тянем провод к плафону подсветки багажника (когда замок открыт, 1ый контакт замыкается со 2ым, который прикручен на массу, через концевик внутри себя. На плафоне подсветки багажника уже есть постоянный плюс, который мы к нему притянули, а при открытии замка там появляется и минус, с 1ого контакта разъема замка и свет загорается). Если подсветку багажника не делать через замок, 1ый контакт можно оставить не задействованным.
ВАЖНО!!! ВАЖНО!! ВАЖНО!!!
Нельзя путать полярность замка. Внимательно подключайте, согласно нумерации контактов. При подключении с неправильной полярностью, мотор замка сгорает.

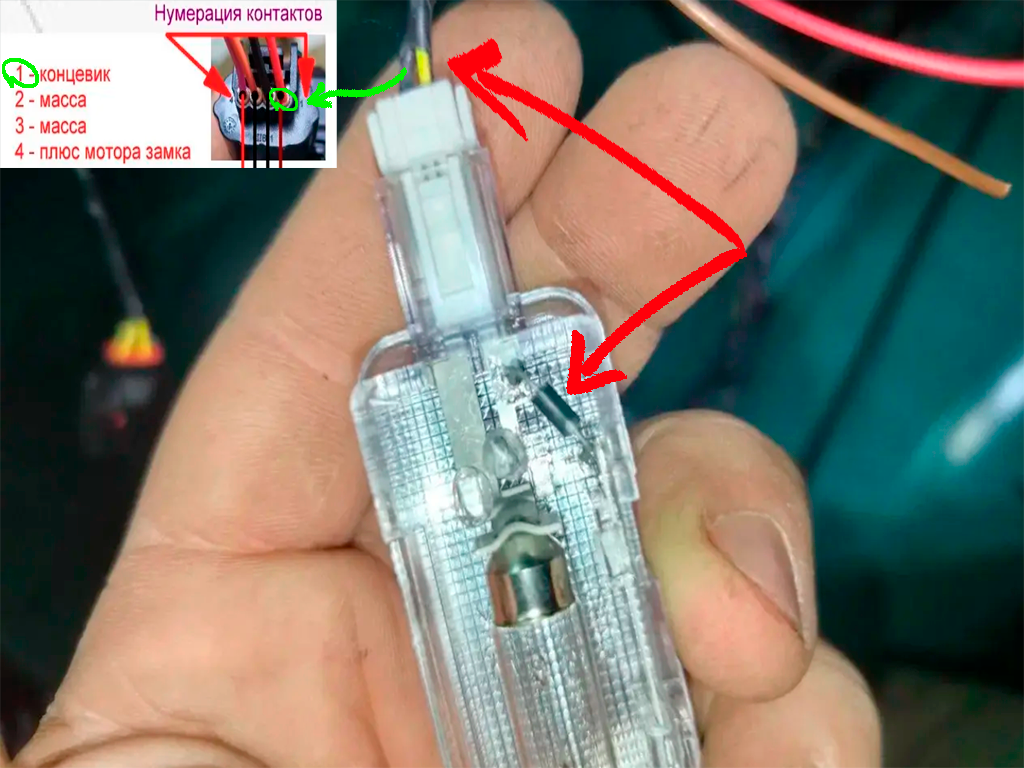

Вот еще какой момент, если плафон подсветки багажника, все же, будете подключать от замка. Обратите внимание, что у плафона подсветки есть диод. Нафига он там - я не очень представляю, но факт остается фактом, у плафона, даже если там лампа накаливания, есть полярность. По этому постоянный плюс, который мы к нему тянем, обязательно должен приходить именно на правую часть разъема (на этом фото желтый провод), а провод на концевик, который потянем к замку, на левую часть. (черный провод на фото) В противном случае, при неправильном подключении полярности, просто не будет работать плафон. У разъемов, которые лежат в комплекте, могут отличаться цвета проводов, по этому ориентируйтесь на положение разъема в плафоне.
39. У нас остается не подключённым только один провод от 5ти контактного актуатора, который мы привели в багажник вместе с остальными проводами. Вот его одного мы затягиваем в крышку багажника. Обратите внимание, что ответвление в крышку, по штатной косе, находится чуть дальше ответвления на "Аппендикс" подсветки багажника. Ведем так же по штатной косе, в штатные отверстия.
Совет: что бы продернуть провод внутрь хлопушки, нам нужен кондуктор. В качестве кондуктора, замечательно подойдет штатная струна, которую мы демонтировали при установке замка. Продергиваем ее в крышку багажника, приматываем к ней хвост провода для кнопки наружной и протягиваем этот провод в крышку.
Прикручиваем этот провод к одному из проводов, выходящих из кнопки, а второй провод кнопки, прикручиваем на массу, прямо там, в крышке.
Ну собственно мы близки к победе.
39. Втыкаем разъем в замок, накидываем клемму и не включая зажигания, проверяем работоспособность конструкции. Кнопка в салоне и сигналка, если подключена, должны срабатывать всегда. А вот кнопка на крышке должна работать только в том случае, когда солдатик водительской двери поднят. Так что закрываем дверь, опускаем солдатик (можно руками, можно нажатием кнопки на сигналке) и проверяем, что бы кнопка НЕ работала. Потом поднимаем солдатик и кнопка на крышке должна стать активной и открывать замок. Если что то не так, то отрегулируйте тягу актуатора в водительской двери так, что бы это работало как описано выше. Даже если вы включите зажигание и ошибка по подушкам загорится (сиденье то снято) - не переживайте. Когда вы воткнете разъем сиденья на место, все снова потухнет. У нивы эти ошибки не сохраняются.
Должно быть все путем. Если что то не так, то разбираемся, в каком пункте инструкции что то пропустили или сделали не так. Скорее всего в моменте подключения.
Если же все путем и работает как надо, то приступаем к вырезанию пластика и последующей сборке салона.

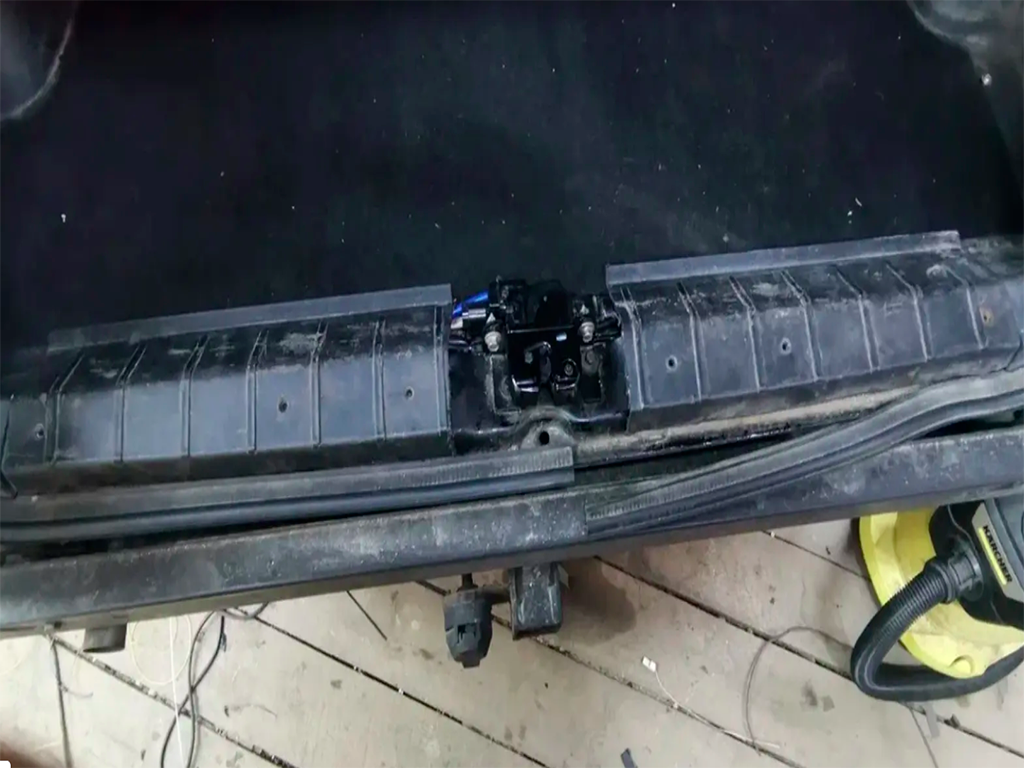

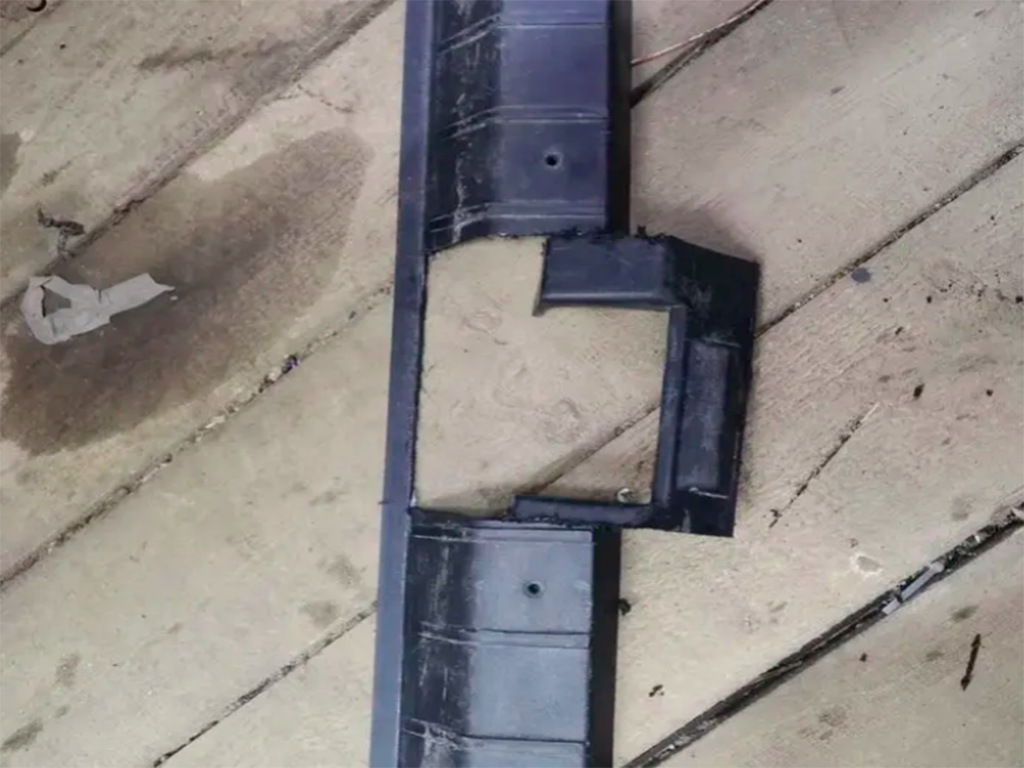

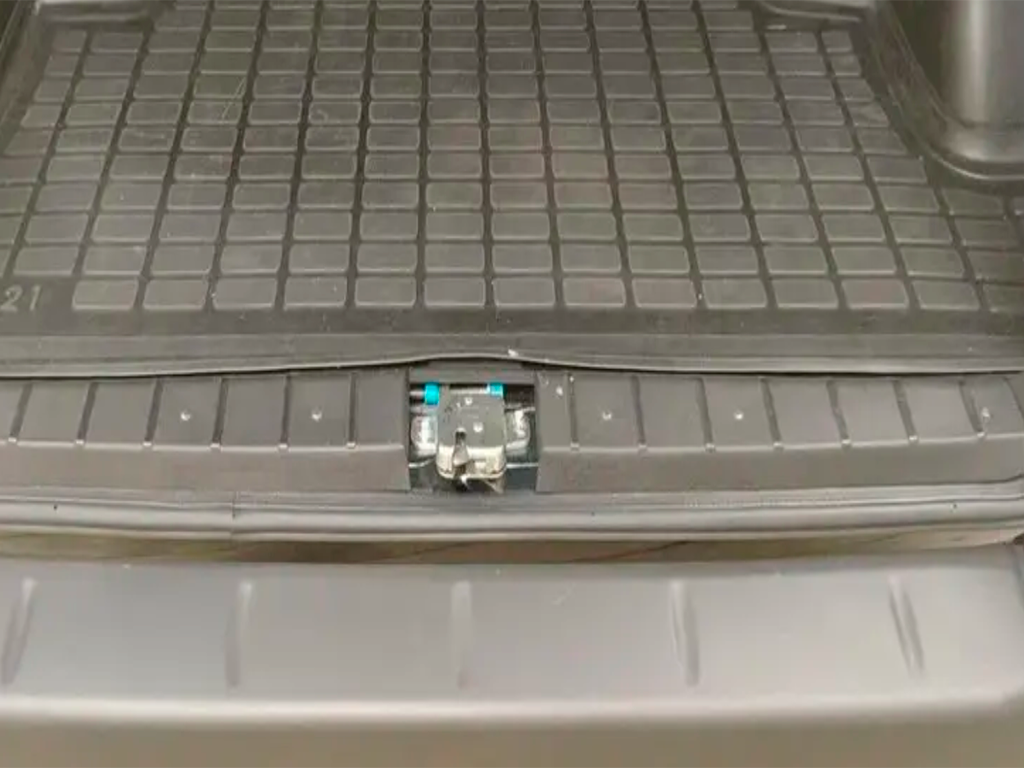

40. На пластике порожка нужно выпилить среднюю часть, примерно так, как указано на фото. В некоторых случаях приходится убрать даже оставшуюся центральную перемычку, сделав порожек состоящим из двух половинок
Получаем что то подобное
41. Пластик хлопушки уже придется "подкарнать" более основательно. Пока шаблонов нет, но в будущем планируются, как и декоративные заглушки замка и ответки, но пока, к сожалению, нету. Так что прикладывайте, отмеряйте, выпиливайте.
42. Ну а остальной пластик собирается в обратной последовательности тому, как разбирался. Не забывайте, что все электрические соединения должны быть надежно заизолированы, все точки подключения масс надежно прикручены. Ну и начать сборку стоит с прикручивания монтажного блока и поехали в обратную сторону. Можно прям по этой инструкции пройти в обратной последовательности, часть с разборкой пластика.
Моментики
Когда вы будете стыковать среднюю накладку и нижнюю накладку левого крыла. В этом месте проследите, что бы пластик средней накладки нашел сверху на заднюю, иначе пластик сядет плохо. Ну а в остальном сложностей возникнуть не должно.
Надеюсь вам было все понятно и сложностей это не вызвало. Старался описать максимально подробно и пошагово. Со всеми нюансами, по этому вышло длинно.
Благодарю вас, что выбрали наше изделие. Надеюсь, что оно принесет в вашу жизнь немного комфорта и добавит удобства в пользовании вашим автомобилем. За сим откланиваюсь и желаю вам хорошего дня и настроения.
